Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R480LC-9A
Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R480LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4170
Наименование:TRAVEL REDUCTION GEAR(TYPE 1)
Версия:2013.10.31 REV.13K

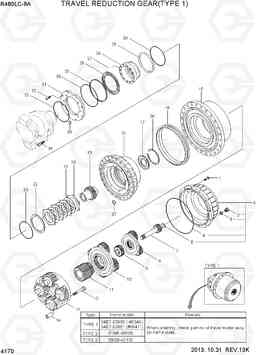

TRAVEL REDUCTION GEAR(TYPE 1) R480LC-9A
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | @ | TRAVEL MOTOR ASSY | 1 |
SEE 4150
|
|
*-2 | 34E7-02500 | Цепь редуктора | 1 | ||
*-2 | 34E7-02501 | Редуктор хода | 1 | ||
1 | ZTAJ-00003 | Болт | 16 | ||
10 | ZTAJ-00080 | GEAR ASSY-2ND | 1 | ||
11 | ZTAJ-00081 | Солнечная (центральная / планетарная) шестерня | 1 | ||
12 | ZTAJ-00118 | Болт | 4 | ||
13 | ZTAJ-00119 | GEAR ASSY-3RD | 1 | ||
14 | ZTAJ-00084 | Втулка | 4 | ||
15 | ZTAJ-00085 | HOUSING + BEARING | 1 | ||
15 | ZTAJ-00124 | HOUSING + BEARING | 1 | ||
16 | ZTAJ-00116 | SEAL-LIFETIME | 1 | ||
17 | ZTAJ-00120 | RETAINER-DISCS | 1 | ||
17 | ZTAJ-00065 | фиксирующие диски | 1 | ||
18 | ZTAJ-00121 | Ступица | 1 | ||
19 | ZTAJ-00087 | Вал | 1 | ||
2 | ZTAJ-00075 | PLUG-OIL BREATHER | 2 | ||
2 | ZTAJ-00123 | PLUG-OIL BREATHER | 2 | ||
20 | ZTAJ-00074 | DISC-SINTERED | 7 | ||
21 | ZTAJ-00073 | RING-STEEL | 6 | ||
22 | ZTAJ-00024 | Кольцо | 1 | ||
23 | ZTAJ-00025 | Кольцо уплотнительное (О-кольцо) | 1 | ||
24 | ZTAJ-00026 | Кольцо уплотнительное (О-кольцо) | 1 | ||
25 | ZTAJ-00027 | кольцо спираль | 1 | ||
26 | ZTAJ-00088 | Поршень тормозного цилиндра | 1 | ||
27 | ZTAJ-00089 | Пружина | 21 | ||
28 | ZTAJ-00090 | PLATE-SPRING RETAINER | 1 | ||
29 | ZTAJ-00031 | Кольцо стопорное | 1 | ||
3 | ZTAJ-00001 | Шайба | 2 | ||
30 | ZTAJ-00021 | Кольцо уплотнительное (О-кольцо) | 1 | ||
31 | ZTAJ-00091 | ADAPTOR-MOTOR | 1 | ||
32 | ZTAJ-00036 | Болт | 8 | ||
33 | ZTAJ-00092 | Кольцо уплотнительное (О-кольцо) | 1 | ||
34 | ZTAJ-00034 | Болт | 2 | ||
35 | ZTAJ-00098 | Кольцо уплотнительное (О-кольцо) | 1 | ||
37 | ZTAJ-00093 | Кольцо уплотнительное (О-кольцо) | 1 | ||
4 | ZTAJ-00005 | Кольцо уплотнительное (О-кольцо) | 1 | ||
5 | ZTAJ-00101 | Шайба упорная / Прокладка | 1 | ||
6 | ZTAJ-00117 | COVER ASSY | 1 | ||
7 | ZTAJ-00077 | Солнечная (центральная / планетарная) шестерня | 1 | ||
8 | ZTAJ-00078 | GEAR ASSY-1ST | 1 | ||
9 | ZTAJ-00079 | Солнечная (центральная / планетарная) шестерня | 1 | ||
N36 | ZTAJ-00122 | Кольцо стопорное | 1 |
