Редуктор хода (Тип 2) экскаватора гусеничного Hyundai R480LC-9A
Редуктор хода (Тип 2) экскаватора гусеничного Hyundai R480LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4175
Наименование:TRAVEL REDUCTION GEAR(TYPE 2)
Версия:

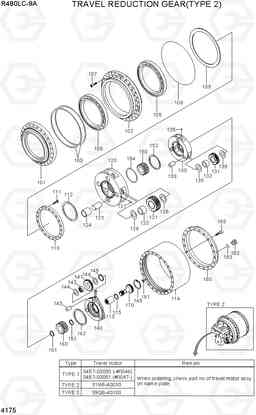

TRAVEL REDUCTION GEAR(TYPE 2) R480LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | TRAVEL MOTOR ASSY | 1 |
SEE 4155, 4165
|
|
| *-1 | @ | CONTROL PART ASSY | 1 |
SEE 4155
|
|
| *-2 | @ | RELIEF VALVE ASSY | 1 |
SEE 4155
|
|
| *-3 | @ | TRAVEL MOTOR UNIT | 1 |
SEE 4165
|
|
| *-4 | XKAH-01287 | Редуктор | 1 | ||
| 103 | XKAH-01290 | Плавающее уплотнение (сальник) | 2 | ||
| 105 | XKAH-01291 | принимая угловой | 2 | ||
| 107 | XKAH-01292 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 108 | XKAH-01293 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 109 | XKAH-01294 | plece расстояние | 1 | ||
| 110 | XKAH-01575 | copling б | 1 | ||
| 111 | XKAH-01545 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 112 | XKAH-00436 | плита тяги | 1 | ||
| 113 | XKAH-01297 | Муфта соединительная | 1 | ||
| 115 | XKAH-00517 | Кольцо стопорное | 1 | ||
| 121 | XKAH-01300 | Шестерня планетарная (сателлит) 3 | 4 | ||
| 122 | XKAH-01548 | Подшипник роликовый игольчатый | 8 | ||
| 123 | XKAH-01301 | втулка с плавающей | 4 | ||
| 124 | XKAH-01302 | подшипник вала № 3 | 4 | ||
| 125 | XKAH-01113 | Палец | 3 | ||
| 126 | XKAH-01303 | Шайба упорная 3.5 | 8 | ||
| 127 | XKAH-01259 | Палец | 4 | ||
| 131 | XKAH-01305 | Шестерня планетарная (сателлит) 2 | 3 | ||
| 132 | XKAH-01548 | Подшипник роликовый игольчатый | 1 | ||
| 133 | XKAH-01306 | подшипник вала no.2 | 3 | ||
| 135 | XKAH-01307 | Шайба упорная 2.5 | 6 | ||
| 141 | XKAH-01309 | Шестерня планетарная (сателлит) 1 | 1 | ||
| 142 | XKAH-01003 | Подшипник игольчатый | 3 | ||
| 143 | XKAH-01262 | внутреннее кольцо | 3 | ||
| 144 | XKAH-01000 | плита электронной сторона | 6 | ||
| 145 | XKAH-00143 | Кольцо стопорное | 3 | ||
| 150 | XKAH-01310 | Солнечная (центральная / планетарная) шестерня №3 | 1 | ||
| 151 | XKAH-01009 | Кольцо упорное | 2 | ||
| 152 | XKAH-01311 | Скоба (хомут) | 1 | ||
| 160 | XKAH-01312 | Солнечная (центральная / планетарная) шестерня №2 | 1 | ||
| 162 | XKAH-01313 | Скоба (хомут) | 1 | ||
| 170 | XKAH-01314 | зубчатая передача | 1 | ||
| 181 | XKAH-01284 | Шайба упорная, C | 1 | ||
| 182 | XKAH-00032 | подключаемые RO | 3 | ||
| 183 | XKAH-00035 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 184 | XKAH-01550 | Кольцо упорное | 3 | ||
| 185 | XKAH-01316 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N101 | XKAH-01542 | SPINDLE | 1 | ||
| N102 | XKAH-01543 | Ступица | 1 | ||
| N114 | XKAH-01298 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| N120 | XKAH-01546 | CARRIER NO.3 | 1 | ||
| N130 | XKAH-01304 | CARRIER NO.2 | 1 | ||
| N140 | XKAH-01549 | CARRIER NO.1 | 1 | ||
| N180 | XKAH-01576 | Крышка | 1 |
