Каталог запчастей
-
Hyundai
-
R480LC-9S
- Топливный бак (бензобак)
Топливный бак (бензобак) экскаватора гусеничного Hyundai R480LC-9S
Топливный бак (бензобак) экскаватора гусеничного Hyundai R480LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1080
Наименование:FUEL TANK
Версия:2013. 12.31 REV.13M

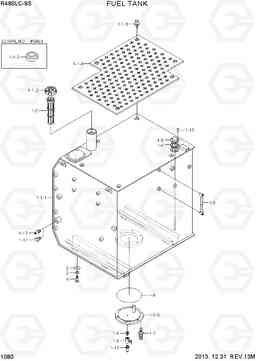

FUEL TANK R480LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | FUEL TANK ASSY | 1 | ||
| 1-1 | @ | FUEL TANK SUB ASSY | 1 | ||
| 1-1-1 | 31QB-02022 | Топливный бак (бензобак) ва | 1 | ||
| 1-1-1 | 31QB-02023 | Топливный бак (бензобак) ва | 1 | ||
| 1-1-2 | 31Q4-02120 | крышка топливного бака в сборе | 1 |
VARIANT KEY
|
|
| 1-1-2 | 31M9-02120 | крышка топливного бака в сборе | 1 |
VARIANT KEY
|
|
| 1-1-2 | 32M9-02120 | FUEL CAP ASSY | 1 |
VARIANT KEY
|
|
| 1-1-2 | 31Q4-02130 | крышка топливного бака в сборе | 1 |
SAME KEY
|
|
| 1-1-2 | 31M9-02130 | крышка топливного бака в сборе | 1 |
SAME KEY
|
|
| 1-1-2 | 32M9-02130 | FUEL CAP ASSY | 1 |
SAME KEY
|
|
| 1-1-3 | 31Q6-02130 | Крышка топливного бака | 1 | ||
| 1-1-4 | 71QB-42201 | Спец.накладка | 1 | ||
| 1-1-5 | S037-122066 | Болт | 6 | ||
| 1-10 | S161-050152 | SCREW-CROSS R/ROUND | 5 | ||
| 1-11 | P220-430204 | вилка с шестигранной | 1 | ||
| 1-12 | P090-101608 | Разъем шланга | 1 | ||
| 1-13 | 31QB-02110 | Разъем нажатие на | 1 | ||
| 1-2 | 31QA-02080 | Фильтр | 1 | ||
| 1-3 | 33Q6-02600 | Уровнемер | 1 | ||
| 1-4 | 31E5-3049 | Фиттинг | 1 | ||
| 1-5 | E131-1006 | игла клапана | 1 | ||
| 1-6 | E128-1053 | Прокладка | 1 | ||
| 1-7 | S037-103026 | Болт | 6 | ||
| 1-8 | S632-170001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-9 | 21QB-10700 | Датчик топлива | 1 | ||
| 2 | 31N8-01300 | Прокладка регулировочная | 1 | ||
| 3 | 91E6-60200-DA | Шайба | 4 | ||
| 4 | S017-20050D | Болт с шестигранной головкой (под шестигранник) | 4 |
