RH ELECTRIC(CLUSTER TYPE 2) экскаватора гусеничного Hyundai R480LC-9S
RH ELECTRIC(CLUSTER TYPE 2) экскаватора гусеничного Hyundai R480LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2050
Наименование:RH ELECTRIC(CLUSTER TYPE 2)
Версия:2012. 3.31 REV.12C

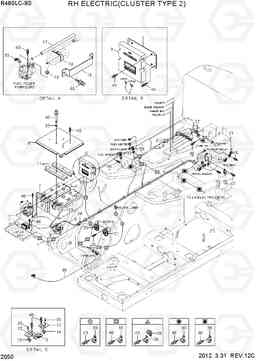

RH ELECTRIC(CLUSTER TYPE 2) R480LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21QB-14101 | Электропроводка на раму | 1 | ||
| 1 | 21QB-14102 | Электропроводка на раму | 1 | ||
| 1 | 21QB-14103 | Электропроводка на раму | 1 | ||
| 1-1 | 21EA-50550 | диод | 1 |
NOT SHOWN
|
|
| 1-2 | 21EA-50570 | диод fe3d | 1 |
NOT SHOWN
|
|
| 10 | 21QB-22102 | кабель (сланец (+) реле) | 1 | ||
| 10 | 21QB-22103 | кабель (сланец (+) реле) | 1 | ||
| 11 | 21NB-10150 | Скобы для аккумуляторов | 2 | ||
| 12 | 21Q8-22300 | выключатель цепи анода | 2 | ||
| 13 | 21Q4-01161 | выключатель, 30а | 1 | ||
| 14 | 21M9-01171 | выключатель, 60а | 1 | ||
| 16 | 21QB-20080 | плита зажим | 1 |
OPTION
|
|
| 17 | 21QB-14300 | сливной шланг | 1 |
OPTION
|
|
| 18 | S520-032000 | Зажим | 1 |
OPTION
|
|
| 19 | E127-3158 | Группа топливный насос | 1 |
OPTION
|
|
| 2 | 21Q6-16310 | плита MCU | 1 | ||
| 20 | 21N5-10051 | Звуковой сигнал | 1 | ||
| 21 | 21N5-10061 | Звуковой сигнал | 1 | ||
| 22 | 21N4-46800 | зуммер назад | 1 | ||
| 27 | 21N4-01130 | плита клип | 2 | ||
| 3 | 21QB-32710 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 30 | S141-040206 | Винт с потайной головкой | 4 | ||
| 31 | 21QB-60700 | Фара в сборе | 2 | ||
| 31-1 | S866-240650 | BULB | 1 |
NOT SHOWN
|
|
| 32 | S403-105006 | Плоская шайба | 2 | ||
| 33 | 25D1-10640 | Скоба (хомут) | 4 | ||
| 34 | 25D1-10650 | Скоба (хомут) | 1 | ||
| 35 | 31L7-10190 | Зажим трубки | 14 | ||
| 36 | 31L7-10200 | Зажим трубки | 6 | ||
| 36 | 31L7-10200 | Зажим трубки | 7 | ||
| 38 | 31L7-10230 | зажим | 9 | ||
| 39 | 31L7-10350 | Зажим | 9 | ||
| 4 | 21L1-1012 | Батарея аккумуляторная | 2 | ||
| 40 | S017-102656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 42 | S035-081526 | Болт | 2 | ||
| 43 | S035-082026 | Болт | 2 | ||
| 44 | S035-082526 | Болт | 8 | ||
| 45 | S035-083026 | Болт | 6 | ||
| 46 | S037-101526 | Болт | 38 | ||
| 48 | 21Q8-16410 | Жгут проводов | 1 | ||
| 5 | 21QA-70010 | Реле батареи | 1 | ||
| 6 | 21QB-21020 | Крышка аккумуляторной батареи | 1 | ||
| 7 | 21QB-22401 | Кабель | 1 | ||
| 8 | 21QB-22301 | Кабель | 1 | ||
| 9 | 21QB-22201 | кабель (войлок ры стартер) | 1 | ||
| 9 | 21QB-22202 | кабель (войлок ры стартер) | 1 |
