Гидробак экскаватора гусеничного Hyundai R480LC-9S
Гидробак экскаватора гусеничного Hyundai R480LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3020
Наименование:HYDRAULIC TANK
Версия:2014. 3.31 REV.14C

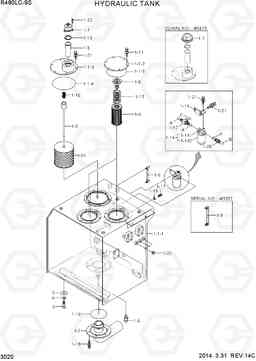

HYDRAULIC TANK R480LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | HYD TANK ASSY | 1 | ||
| 1-1 | @ | HYD TANK SUB ASSY | 1 | ||
| 1-1-1 | 31QB-01022 | гидрокси-цистерны ва | 1 | ||
| 1-1-2 | 31N4-01110 | возвращения крышки | 2 | ||
| 1-1-3 | 31N8-01280 | COVER ASSY всасывания | 1 | ||
| 1-1-4 | S632-220001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-1-5 | S632-170001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-10 | E131-0594 | Пружина | 1 | ||
| 1-11 | 31Q6-01160 | Кронштейн | 1 | ||
| 1-12 | X820-165453 | Тройник | 1 | ||
| 1-13 | S602-065004 | Кольцо | 1 | ||
| 1-14 | 31N8-01350 | Фильтр сливной, гидравлики | 1 | ||
| 1-141 | 31N8-01370 | Головка фильтра сливного, гидравлики | 1 | ||
| 1-142 | 31N8-01360 | Элемент фильтра сливного, гидравлики | 1 | ||
| 1-15 | 31E9-1020 | с пружинным возвратом | 2 | ||
| 1-16 | S632-150001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-17 | 21EN-40100 | Отправитель температура | 1 | ||
| 1-18 | S037-103026 | Болт | 6 | ||
| 1-19 | 21EA-50260 | упаковка температура SW | 1 | ||
| 1-2 | 31Q6-01120 | ва всасывающий трубопровод | 1 | ||
| 1-20 | X500-110005 | Разъем | 1 | ||
| 1-21 | S037-102526 | Болт | 22 | ||
| 1-22 | P220-110103 | Заглушка | 4 | ||
| 1-23 | S109-080156 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 1-3 | 31Q6-01130 | Масляный фильтр в сборе | 1 | ||
| 1-3-1 | E131-0214 | Муфта | 1 | ||
| 1-4 | 31N8-01510 | Элемент фильтра | 1 | ||
| 1-4 | 31N8-01511 | Элемент фильтра | 1 | ||
| 1-5 | 31EH-00090 | Фильтр | 1 | ||
| 1-6 | 31Q6-01360 | Выпускной клапан | 1 | ||
| 1-7 | 31NA-00040 | Сапун | 1 | ||
| 1-7 | 32QA-00040 | Сапун | 1 | ||
| 1-71 | 31EH-00480 | Муфта | 1 |
NOT SHOWN
|
|
| 1-8 | E131-0256 | перепускной клапан | 2 | ||
| 1-9 | E131-0473 | Уровнемер | 1 | ||
| 1-9 | 33Q6-02700 | GAUGE-LEVEL | 1 | ||
| 2 | 31N8-01300 | Прокладка регулировочная | 5 | ||
| 3 | 91E6-60200-DA | Шайба | 4 | ||
| 4 | S017-20050D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| A | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| B | S621-021001 | О кольцо | 1 | ||
| C | S621-018001 | О кольцо | 1 | ||
| N1-71 | 32QA-00140 | ELEMENT-AIR BREATHER | 1 |
NOT SHOWN
|
