UPPER HYDRAULIC PIPING(ATTACH) экскаватора гусеничного Hyundai R480LC-9S

Код подсистемы:3110

Наименование:UPPER HYDRAULIC PIPING(ATTACH)

Версия:2014. 8.31 REV.14H

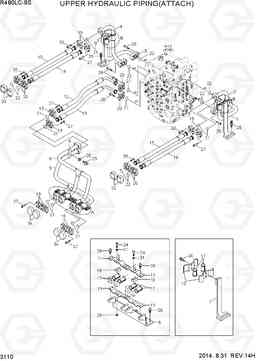

UPPER HYDRAULIC PIPING(ATTACH) R480LC-9S

Поз.	Код	Наименование	Кол	Прим.
1	31QB-12070	Трубка	1
10	34E7-01390	Зажим	4
11	34E7-02720	Зажим	4
12	31QB-12230	Рукав высокого давления (РВД)	1
13	31NB-12241	Рукав высокого давления (РВД)	1
15	31NB-12441	шланг в сборе 1 "ID	2
15	31NB-12442	Шланг в сборе	3
15	31NB-12442	Шланг в сборе	2
15	31NB-12443	Шланг в сборе	2
16	31NB-12451	Шланг в сборе	2
16	31NB-12452	Шланг в сборе	2
16	31NB-12453	Шланг в сборе	2
17	34E7-03510	Уплотнительная втулка	8
18	34E7-02730	Корпус клапана	2
19	P173-160104	фланец гидрокси, сплит	12
2	31QB-12080	Трубка	1
20	P174-200106	фланец гидрокси, сплит	12
21	Y171-024004	Кольцо уплотнительное (О-кольцо)	16
22	Y171-027004	Кольцо уплотнительное (О-кольцо)	8
23	S017-100656	Болт с шестигранной головкой (под шестигранник)	1
24	S017-120506	Болт с шестигранной головкой (под шестигранник)	4
25	S037-123026	Болт	4
26	S037-123056	Болт	16
27	S109-100306	Болт с шестигранной головкой (под шестигранник)	16
28	S109-120406	Болт с шестигранной головкой (под шестигранник)	24
29	S205-12100B	Гайка	4
3	31QB-12090	Трубка	1
30	S411-100006	Шайба пружинная	1
31	S441-12000B	Шайба	4
32	S109-100456	Болт с шестигранной головкой (под шестигранник)	8
33	P184-202212	фланец гидрокси, pluging	4
34	P280-164000	Фланец крышки	4
35	S109-120456	Болт с шестигранной головкой (под шестигранник)	16
4	31QB-12100	Трубка	1
5	31QB-12341	Трубка	1
6	31QB-12350	Трубка	1
6	31QB-12351	Трубка	1
7	31NB-12391	Кронштейн	2
8	34E7-01342	Кронштейн	1
9	31EM-12170	Трубный зажим	1
