UPPER HYDRAULIC PIPING(TRAVEL) экскаватора гусеничного Hyundai R480LC-9S
UPPER HYDRAULIC PIPING(TRAVEL) экскаватора гусеничного Hyundai R480LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3120
Наименование:UPPER HYDRAULIC PIPING(TRAVEL)
Версия:2013. 9.30 REV.13J

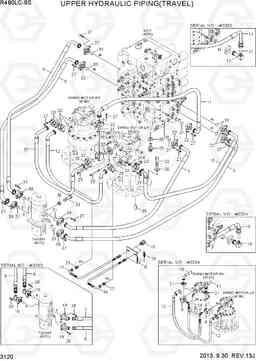

UPPER HYDRAULIC PIPING(TRAVEL) R480LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31QB-12210 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31QB-12400 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31NB-12220 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31QB-12420 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31QB-12460 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31NB-12260 | Рукав высокого давления (РВД) | 2 | ||
| 12 | 31QB-12410 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31QB-21081 | шланг в сборе тыс, 0x90 | 1 | ||
| 14 | 31QB-21091 | шланг в сборе тыс, 0x90 | 1 | ||
| 16 | 31NB-12300 | локоть ва ORFS | 1 | ||
| 17 | 31NB-12320 | локоть ва ORFS | 1 | ||
| 18 | 31NB-12330 | Колено 45 ORFS | 4 | ||
| 19 | 31Q9-11600 | Выпускной клапан | 2 | ||
| 20 | P173-120102 | фланец гидрокси, сплит | 4 | ||
| 20 | P173-120102 | фланец гидрокси, сплит | 8 | ||
| 21 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 22 | P174-160105 | фланец гидрокси, сплит | 12 | ||
| 23 | X500-430003 | Разъем | 2 | ||
| 24 | X520-110004 | Штуцер 90 orfs | 2 | ||
| 25 | S017-20055D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S037-122526 | Болт | 2 | ||
| 27 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 40 | ||
| 27 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 44 | ||
| 27 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 60 | ||
| 28 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 29 | S109-100956 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 29 | S109-101106 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 3 | 31NB-12140 | блок RH | 1 | ||
| 3 | 31QB-12380 | Корпус клапана | 1 | ||
| 30 | S441-200006 | Шайба | 26 | ||
| 31 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 32 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 32 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 33 | S017-20080D | Болт с шестигранной головкой (под шестигранник) | 23 | ||
| 34 | S207-20100B | Гайка | 1 | ||
| 35 | 31EN-12360 | Палец для зуба ковша | 2 | ||
| 37 | 31QB-12440 | Рукав высокого давления (РВД) | 1 | ||
| 38 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | P173-160104 | фланец гидрокси, сплит | 8 | ||
| 4 | 31NB-12150 | блок LH | 1 | ||
| 4 | 31QB-12370 | Корпус клапана | 2 | ||
| 5 | 31QB-11460 | кронштейн сливной клапан | 1 | ||
| 6 | 31QB-12190 | Рукав высокого давления (РВД) | 1 | ||
| 6 | 31QB-12191 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31QB-12180 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31QB-12181 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 31NB-12192 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 31NB-12194 | Рукав высокого давления (РВД) | 1 | ||
| 9 | 31NB-12202 | Рукав высокого давления (РВД) | 1 | ||
| 9 | 31NB-12203 | Рукав высокого давления (РВД) | 1 |
