PILOT HYD PIPING(BASE 2, CLUSTER TYPE 1) экскаватора гусеничного Hyundai R480LC-9S
PILOT HYD PIPING(BASE 2, CLUSTER TYPE 1) экскаватора гусеничного Hyundai R480LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3240
Наименование:PILOT HYD PIPING(BASE 2, CLUSTER TYPE 1)
Версия:2014. 2.28 REV.14B

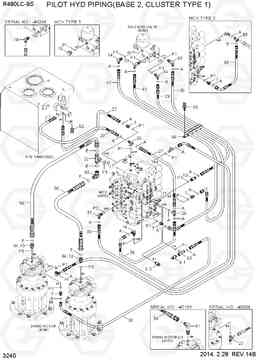

PILOT HYD PIPING(BASE 2, CLUSTER TYPE 1) R480LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | X500-110005 | Разъем | 1 | ||
| 10 | X500-110005 | Разъем | 2 | ||
| 13 | X511-104516 | Соединитель | 1 | ||
| 14 | X520-110001 | Штуцер 90 orfs | 3 | ||
| 14 | X520-110001 | Штуцер 90 orfs | 4 | ||
| 14 | X520-110001 | Штуцер 90 orfs | 3 | ||
| 20 | X810-045151 | Тройник б / тип, ORFS | 2 | ||
| 22 | X810-165555 | Тройник б / тип, ORFS | 1 | ||
| 23 | X820-045151 | Тройник | 1 | ||
| 27 | X400-042008 | Шланг в сборе | 2 | ||
| 28 | X400-042009 | Шалнг | 1 | ||
| 29 | X400-042048 | Шалнг | 1 | ||
| 30 | X400-042057 | Шланг в сборе | 1 | ||
| 30 | X420-042058 | Шланг в сборе | 1 | ||
| 30 | X400-042057 | Шланг в сборе | 1 | ||
| 36 | X420-042007 | Шланг в сборе | 1 | ||
| 38 | X420-042014 | HOSE ASSY ORFS 0x90 | 1 | ||
| 38 | X420-042020 | Шланг в сборе | 1 | ||
| 41 | X420-042044 | Шланг в сборе | 1 | ||
| 42 | X420-042054 | Шланг в сборе | 1 | ||
| 56 | 31NB-20180 | шланг в сборе 0x90 | 2 | ||
| 56 | 31NB-20180 | шланг в сборе 0x90 | 1 | ||
| 59 | 31N6-25110 | Колено 90, долго | 1 | ||
| 59 | 31N6-25110 | Колено 90, долго | 2 | ||
| 6-1 | 31Q4-40830 | Датчик давления | 1 |
ATTACH
|
|
| 6-2 | 31Q4-40830 | Датчик давления | 1 |
TRAVEL
|
|
| 61 | 31NB-20150 | elbow90 долго, ORFS | 1 | ||
| 63 | 31NB-20130 | Тройник тип запуска / тест | 1 | ||
| 7 | X500-110001 | Разъем | 3 | ||
| 78 | P220-110102 | Заглушка | 1 |
MCV TYPE 3
|
|
| 80 | P930-042026 | Шланг в сборе | 1 | ||
| 81 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 82 | X710-100103 | Крышка | 1 | ||
| 83 | S037-102026 | Болт | 1 | ||
| 84 | 31L7-10270 | Зажим трубки | 1 | ||
| 87 | 31QB-20180 | Рукав высокого давления (РВД) | 1 | ||
| 88 | X850-555500 | Колено 90, поворотный, ORFS | 1 | ||
| 89 | X840-525152 | Переходник | 1 |
MCV TYPE 3
|
|
| 90 | P930-042014 | Шланг в сборе | 1 |
MCV TYPE 3
|
|
| 94 | X500-110021 | Разъем | 2 |
S/M TYPE 2
|
|
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 14 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 16 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 21 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| E | S621-021001 | О кольцо | 3 | ||
| E | S621-021001 | О кольцо | 5 | ||
| P1 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 17 | ||
| P1 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 15 | ||
| P1 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 16 | ||
| P2 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| P5 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 4 |
