Гидроразводка (гидролинии) стрелы (7.06 м, стандартная) экскаватора гусеничного Hyundai R480LC-9S
Гидроразводка (гидролинии) стрелы (7.06 м, стандартная) экскаватора гусеничного Hyundai R480LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3400
Наименование:BOOM HYD PIPING(7.06M, STD)
Версия:2014. 2.28 REV.14B

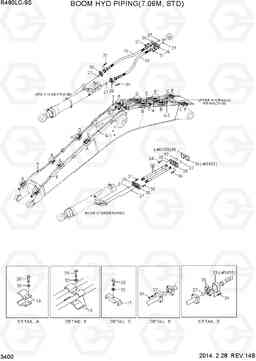

BOOM HYD PIPING(7.06M, STD) R480LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P680-207427 | Шланг в сборе | 2 | ||
| 10 | 31QB-50440 | HOSE ASSY(HI-GRADE) | 2 | ||
| 17 | 31NB-51310 | зажим в сборе | 2 | ||
| 18 | 31ND-51001 | зажим в сборе | 12 | ||
| 19 | 31ND-51011 | зажим в сборе | 12 | ||
| 26 | P174-200106 | фланец гидрокси, сплит | 24 | ||
| 27 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 14 | ||
| 28 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 29 | S017-16080D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S109-120506 | Болт с шестигранной головкой (под шестигранник) | 56 | ||
| 32 | S411-160006 | Шайба пружинная | 26 | ||
| 33 | P280-204000 | Фланец крышки | 4 | ||
| 34 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 35 | P174-160105 | фланец гидрокси, сплит | 8 | ||
| 36 | P184-162212 | фланец pluging площадь | 4 | ||
| 37 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 38 | 31NB-12432 | Шланг в сборе | 4 | ||
| 38 | 31NB-12433 | Шланг в сборе | 4 | ||
| 38 | 31QB-50810 | Рукав высокого давления (РВД) | 4 | ||
| 38 | 31QB-50820 | HOSE ASSY(HI-GRADE) | 4 | ||
| 4 | 31QB-50141 | Трубка | 1 | ||
| 5 | 31QB-50151 | Трубка | 1 | ||
| 6 | 31QB-50161 | Трубка | 1 | ||
| 6-1 | @ | PIPE WA | 1 | ||
| 6-2 | @ | PIPE WA | 1 | ||
| 7 | 31QB-50171 | Трубка | 1 | ||
| 8 | 31QB-50181 | Трубка | 1 | ||
| 9 | 31QB-50191 | Трубка | 1 |
