ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R480LC-9S
ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R480LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3550
Наименование:ARM SAFETY LOCK SYSTEM
Версия:2014. 8.31 REV.14H

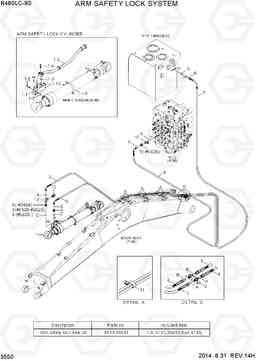

ARM SAFETY LOCK SYSTEM R480LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31QB-52130 | ARM CYL ASSY-SAFETY | 1 | ||
| 1-0 | @ | ARM CYL SUB ASSY | 1 |
SEE 4190,*-1
|
|
| 1-1 | 31QB-55030 | Клапан | 1 | ||
| 1-1 | 31QB-55031 | Клапан | 1 | ||
| 1-11 | XKCH-00008 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-12 | XKCH-00059 | BODY ASSY-CAT VALVE | 1 |
NOT SHOWN
|
|
| 1-13 | XKCH-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 2 | ||
| 1-14 | DCP-0002A | CAP | 1 |
NOT SHOWN
|
|
| 1-2 | 31Y1-35430 | Трубка в сборе | 1 | ||
| 1-4 | S107-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-5 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | X820-045151 | Тройник | 1 | ||
| 10 | X840-525252 | Переходник | 1 | ||
| 10 | X840-525152 | Переходник | 1 | ||
| 10 | X840-515151 | Переходник | 1 | ||
| 11 | 31QB-50210 | Зажим | 3 | ||
| 12 | 31N6-66090 | Тест тройник | 1 | ||
| 12 | 31N6-66080 | Тест тройник | 1 | ||
| 13 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 2 | 31N6-90660 | termianl безопасности ВВЛ | 1 | ||
| 2 | 31KB-90660 | TERMIANL-SAFETY VLV | 1 | ||
| 2 | 31N6-90660 | termianl безопасности ВВЛ | 1 | ||
| 3 | P930-042124 | Шланг в сборе | 1 |
7.06M BOOM
|
|
| 3 | P930-062124 | Шланг в сборе | 1 |
7.06M BOOM
|
|
| 3 | P930-042124 | Шланг в сборе | 1 |
7.06M BOOM
|
|
| 3 | P930-042116 | Шланг в сборе | 1 |
6.55M BOOM
|
|
| 3 | P930-062116 | Шланг в сборе | 1 |
6.55M BOOM
|
|
| 3 | P930-042116 | Шланг в сборе | 1 |
6.55M BOOM
|
|
| 3 | P930-042157 | Шланг в сборе | 1 |
9.00M BOOM
|
|
| 3 | P930-062157 | Шланг в сборе | 1 |
9.00M BOOM
|
|
| 3 | P930-042157 | Шланг в сборе | 1 |
9.00M BOOM
|
|
| 4 | P930-042046 | Шланг в сборе | 1 | ||
| 4 | P930-062057 | Шланг в сборе | 1 | ||
| 4 | P930-042057 | Шланг в сборе | 1 | ||
| 5 | P930-062072 | Шланг в сборе | 1 | ||
| 6 | P930-062124 | Шланг в сборе | 1 |
7.06M BOOM
|
|
| 6 | P930-062116 | Шланг в сборе | 1 |
6.55M BOOM
|
|
| 6 | P930-062157 | Шланг в сборе | 1 |
9.00M BOOM
|
|
| 7 | X500-110002 | Разъем | 1 | ||
| 8 | X511-104513 | Соединитель | 1 | ||
| 8 | X511-106523 | Соединитель | 1 | ||
| 8 | X500-110001 | Разъем | 1 | ||
| 9 | X500-110011 | Разъем | 1 | ||
| 9 | X500-110011 | Разъем | 3 | ||
| 9 | X500-110011 | Разъем | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| C | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| D | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K | 31Y1-35930 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | 31Y1-35931 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-3 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
