Поворотный редуктор (Гидромотор поворота платформы, тип 2) экскаватора гусеничного Hyundai R480LC-9S
Поворотный редуктор (Гидромотор поворота платформы, тип 2) экскаватора гусеничного Hyundai R480LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4107
Наименование:SWING MOTOR(TYPE 2)
Версия:2014. 7.31 REV.14G

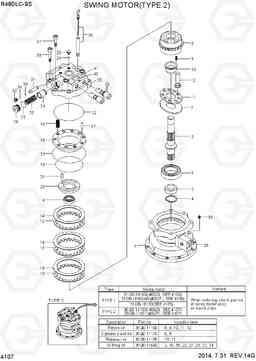

SWING MOTOR(TYPE 2) R480LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 38QB-10150 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 | ||
| * | 38QB-10151 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 | ||
| *-1 | 38QB-11100 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-1 | 38QB-11101 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4115
|
|
| 1 | 39Q6-11110 | CASING | 1 | ||
| 13 | 39Q6-41361 | пластина трения | 4 | ||
| 14 | 39Q6-41370 | пластина разделяется | 4 | ||
| 15 | 39Q6-11250 | поршень парковка | 1 | ||
| 16 | 39Q6-11260 | SPRING-BRAKE | 26 | ||
| 17 | S471-800454 | Палец | 1 | ||
| 20 | 39QB-11270 | Диск распределительный | 1 | ||
| 21 | S471-800254 | Палец | 2 | ||
| 23 | 39Q6-11281 | CASING A-VALVE | 1 | ||
| 24 | 39Q6-11290 | Клапан обратный | 2 | ||
| 25 | 39Q6-11300 | Пружина обратного клапана | 2 | ||
| 26 | 39Q6-11671 | Пробка (заглушка) | 2 | ||
| 28 | 39Q6-41750 | Пробка (заглушка) | 3 | ||
| 3 | 39Q6-11120 | Вал | 1 | ||
| 30 | 39QB-11311 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 2 | ||
| 31 | 39Q6-11420 | Клапан в сборе | 2 | ||
| 32 | 39Q6-11500 | Пробка (заглушка) | 2 | ||
| 35 | 39Q6-11510 | Время в сборе задержка клапан | 1 | ||
| 36 | 39Q6-11600 | датчик уровня | 1 | ||
| 37 | S109-180456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 38 | S109-180556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | P220-430202 | Пробка (заглушка) | 1 | ||
| 4 | S601-040004 | Кольцо стопорное | 1 | ||
| 40 | 38QB-11651 | NAME PLATE | 1 | ||
| 41 | 39Q6-41800 | RIVET | 2 | ||
| 5 | 39Q6-11130 | Подшипник роликовый | 1 | ||
| 6 | 39Q6-11140 | Подшипник роликовый игольчатый | 1 | ||
| 7 | 39Q6-11150 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| K | 39Q6-11160 | Ремкомплект | 1 |
SEE ILLUST
|
|
| K | 39Q6-11170 | Ремкомплект блока цилиндров | 1 |
SEE ILLUST
|
|
| K | 39Q6-11190 | Ремкомплект | 1 |
SEE ILLUST
|
|
| K | 39Q6-11660 | Сальник | 1 |
SEE ILLUST
|
|
| K10 | 39Q6-11200 | Шариковая направляющая | 1 | ||
| K11 | 39Q6-11210 | пластина держателя | 1 | ||
| K12 | 39Q6-11220 | Комплект поршней (поршень в сборе) | 9 | ||
| K18 | Y172-043004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | Y172-041004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K2 | 39Q6-11660 | Сальник | 1 | ||
| K22 | Y172-042004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K27 | S631-040004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K29 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K33 | S631-012004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K34 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K8 | 39Q6-11180 | Блок цилиндров | 1 | ||
| K9 | 39Q6-41290 | Пружина | 9 |
