Отопитель (#0015-) экскаватора гусеничного Hyundai R500LC-7

Код подсистемы:1131

Наименование:HEATER UNIT(#0015-)

Версия:2006. 3.31 REV.6C

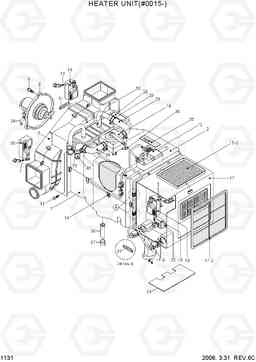

HEATER UNIT(#0015-) R500LC-7

Поз.	Код	Наименование	Кол	Прим.
*	11N6-90321	Отопитель	1
1	AM12101400-0	HVAC случае низкой	1
10	11N6-90710	двигательный акт отверстие	1
11	K500531	Болт	28
12	AW70002300-4	стержень отверстие	1
13	AH100311	двигательный акт температура	1
14	AH001160	vlave воды	1
16	4AH-0688	Клип дело	9
17	AH000055	Дело в сборе потребление	1
17-1	11N6-90760	воздушный фильтр свежий	1
17-2	11N6-90770	Обновить воздушный фильтр	1
17-3	11N6-90820	Реле	1
18	11N6-90740	потребление двигательный акт	1
19	AM86000601-2	резистор в сборе	1
2	AH000086	HVAC случае УПП в сборе	1
22	K500533	Болт	2
23	AH000314	Зажим ч / рад трубы	1
24	A112050700-3	стороны плиты	1
25	11N6-90780	HEATER CORE	1
28	AM27000201-3	хомут воды	4
29	AH001288	выпускной шланг, вода	1
30	11N6-90810	двигательный акт ноги / Def	1
31	4AH-0643	Держатель провода	6
33	11N6-90830	проводка в сборе	1
34	A710051601-3	Сливной шланг	1
36	AM800-001-04-3	Сливной шланг	1
37	4CC-3354Z	Клапан вакуумный	1
38	AH000856	Температура стержень	1
39	AH001287	Наливной шланг, вода	1
40	AH001415	на входе водяного теплообменника	1
5	AM52300100-4	потребление стержень	1
6	AH000106	вентилятор случай в сборе	1
7	AW70002400-4	стержень Def / фут	1
8	11N6-90700	Мотор отопителя и вентилятор	1
8-1	AW22000800-2	Вентилятор	1
8-2	AW21002500-1	MOTOR	1
9	AH000866	Болт	3
N35	AM99001201-3	NAME PLATE	1
