QUICK CLAMP HYD PIPING(#0155-) экскаватора гусеничного Hyundai R500LC-7

QUICK CLAMP HYD PIPING(#0155-) экскаватора гусеничного Hyundai R500LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3490

Наименование:QUICK CLAMP HYD PIPING(#0155-)

Версия:2007. 9.30 REV.7J

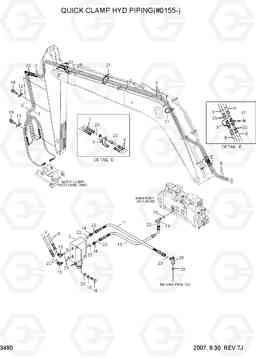

QUICK CLAMP HYD PIPING(#0155-) R500LC-7

Поз.	Код	Наименование	Кол	Прим.
*	@	QUICK COUPLER PIPING	1
10	31NB-95800	Рукав высокого давления (РВД)	1
11	P910-042008	Шланг в сборе	1
12	34EA-91811	Трубный зажим	4
13	31N4-22170	Тройник тип запуска	1
14	X500-110001	Разъем	2
15	X530-110001	Штуцер	2
16	S017-100506	Болт с шестигранной головкой (под шестигранник)	2
17	S017-16085D	Болт с шестигранной головкой (под шестигранник)	1
18	S037-103026	Болт	4
19	S411-100006	Шайба пружинная	2
2	34EA-91720	Встроенный клапан в сборе	1
20	S403-101006	Плоская шайба	2
21	S554-054300	Зажим	30
22	S631-011004	Кольцо уплотнительное (О-кольцо)	5
23	S621-011001	Кольцо уплотнительное (О-кольцо)	12
24	S621-012001	Кольцо уплотнительное (О-кольцо)	1
25	X840-525152	Переходник	1
3	31N4-90680	termainal д / зажим	1
4	31NB-95820	termainal д / зажим	1
5	31NB-95720	Трубка в сборе	1	STD, HEAVY
5	31NB-95740	Трубка в сборе	1	SHORT, S/SHORT
5	31NB-95780	Трубка в сборе	1	LONG, S/LONG
6	31NB-95730	Трубка в сборе	1	STD, HEAVY
6	31NB-95750	Трубка в сборе	1	SHORT, S/SHORT
6	31NB-95790	Трубка в сборе	1	LONG, S/LONG
7	P913-047039	Шланг в сборе	2	STD, HEAVY
7	P913-047024	Шланг в сборе	2	S/SHORT
7	P913-047030	Шланг в сборе	2	SHORT
7	P913-047043	Шланг в сборе	2	LONG
7	P913-047049	Шланг в сборе	2	S/LONG
8	P910-047040	Рукав высокого давления (РВД)	2
9	P910-047144	Шланг в сборе	2
