ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R500LC-7
ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R500LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3510
Наименование:ARM SAFETY LOCK SYSTEM
Версия:2011. 9.30 REV.11J

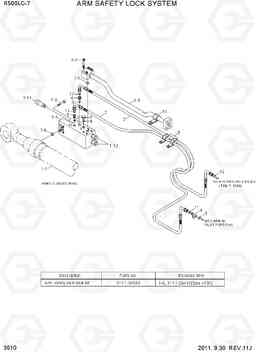

ARM SAFETY LOCK SYSTEM R500LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 33NB-52240 | ARM CYLR ASSY-VLV | 1 | ||
| 1-0 | @ | ARM CYL SUB ASSY | 1 |
SEE 4190, *-1
|
|
| 1-1 | 31NB-90520 | Клапан | 1 | ||
| 1-1 | 31NA-91580 | Клапан | 1 | ||
| 1-11 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-12 | DCP-002A | CAP | 1 | ||
| 1-13 | AS568-5 | Ремкомплект / комплект уплотнений | 1 | ||
| 1-2 | S107-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-3 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-5 | 31Y1-26830 | Трубка в сборе | 1 | ||
| 1-6 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 10 | 31E7-0313 | Зажим | 1 | ||
| 11 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 12 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 2 | P930-042172 | Шланг в сборе | 1 |
7.06 BOOM
|
|
| 2 | P930-042172 | Шланг в сборе | 1 |
H/DUTY
|
|
| 2 | P930-042168 | Шланг в сборе | 1 |
6.55 BOOM
|
|
| 2 | P930-042212 | Шланг в сборе | 1 |
9.00 BOOM
|
|
| 3 | P930-062184 | Шланг в сборе | 1 |
7.06 BOOM
|
|
| 3 | P930-062184 | Шланг в сборе | 1 |
H/DUTY
|
|
| 3 | P930-062178 | Шланг в сборе | 1 |
6.55 BOOM
|
|
| 3 | P930-062226 | Шланг в сборе | 1 |
9.00 BOOM
|
|
| 4 | X820-045151 | Тройник | 1 | ||
| 5 | X500-110001 | Разъем | 1 | ||
| 6 | X500-110011 | Разъем | 1 | ||
| 7 | P220-110102 | Заглушка | 1 | ||
| 8 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 9 | 31L6-02460 | Зажим трубки | 6 | ||
| K | 31Y1-26840 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
