Гидроразводка рукояти (5.85 м) экскаватора гусеничного Hyundai R500LC-7

Код подсистемы:3550

Наименование:ARM HYDRAULIC PIPING(5.85M)

Версия:2014. 5.31 REV.14E

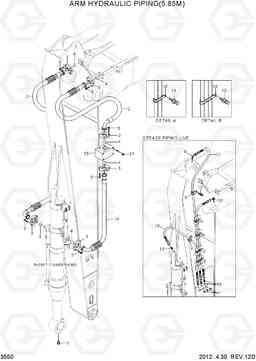

ARM HYDRAULIC PIPING(5.85M) R500LC-7

Поз.	Код	Наименование	Кол	Прим.
1	@	ARM PIPING-5.85M	1
10	P010-430011	Соединитель	4
11	P840-042086	Шланг в сборе	1
12	P840-042115	Шланг в сборе	1
13	S035-062026	Болт	7
14	31NA-61090	Шланг в сборе	2
14	31NA-61091	Шланг в сборе	2
15	31NA-61060	Корпус клапана	2
16	31N8-50380	Зажим	2
17	S109-120906	Болт с шестигранной головкой (под шестигранник)	8
18	31N8-50390	Зажим	3
19	P840-042058	Шланг в сборе	1
2	31NB-61060	Шланг в сборе	2
2	31NB-61061	Шланг в сборе	2
2	31NB-61062	HOSE ASSY(HI-GRADE)	2
20	61E7-0059	Колено 90	1
3	P174-200106	фланец гидрокси, сплит	16
4	Y171-027004	Кольцо уплотнительное (О-кольцо)	8
5	S109-120456	Болт с шестигранной головкой (под шестигранник)	24
6	S109-120506	Болт с шестигранной головкой (под шестигранник)	8
7	S651-810002	Масленка	4
8	31NB-50280	Фиттинг	1
9	31N8-50370	Зажим	2
