Гидроразводка рукояти (4.00 м, #0152-) экскаватора гусеничного Hyundai R500LC-7

Код подсистемы:3570

Наименование:ARM HYDRAULIC PIPING(4.00M, #0152-)

Версия:2014. 5.31 REV.14E

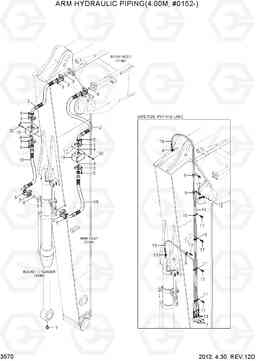

ARM HYDRAULIC PIPING(4.00M, #0152-) R500LC-7

Поз.	Код	Наименование	Кол	Прим.
*	@	ARM HYD PIPING	1
10	31N8-50380	Зажим	1
11	31N8-50390	Зажим	2
12	61E7-0059	Колено 90	1
13	P010-430011	Соединитель	4
14	P840-042040	Шланг в сборе	1
15	P840-042046	Шланг в сборе	1
16	P840-042070	Шланг в сборе	1
17	S035-062026	Болт	6
18	31NB-61010	Шланг в сборе	2
18	31NB-61011	Рукав высокого давления (РВД)	2
19	31NA-61060	Корпус клапана	2
2	31NB-61040	Шланг в сборе	2
2	31NB-61041	Рукав высокого давления (РВД)	2
2	31NB-61042	HOSE ASSY(HI-GRADE)	2
20	S109-120906	Болт с шестигранной головкой (под шестигранник)	8
3	P174-200106	фланец гидрокси, сплит	16
4	Y171-027004	Кольцо уплотнительное (О-кольцо)	8
5	S109-120456	Болт с шестигранной головкой (под шестигранник)	24
6	S109-120506	Болт с шестигранной головкой (под шестигранник)	8
7	S651-810002	Масленка	4
8	31NB-50280	Фиттинг	1
9	31N8-50370	Зажим	3
