Гидроцилиндр рукояти экскаватора гусеничного Hyundai R500LC-7
Гидроцилиндр рукояти экскаватора гусеничного Hyundai R500LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4190

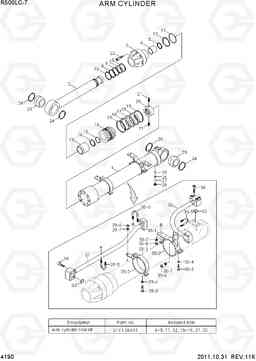

Наименование:ARM CYLINDER
Версия:2011.10.31 REV.11K
ARM CYLINDER R500LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 33NB-50240 | Гидроцилиндр рукояти в сборе | 1 | ||
| *-1 | 31Y1-26240 | ARM CYLINDER SUB ASSY | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-26250 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-146000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26150 | Кольцо | 1 | ||
| 14 | 31Y1-26340 | Поршень | 1 | ||
| 2 | 31Y1-26300 | Шток в сборе | 1 | ||
| 20 | 31YC-64110 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 21 | S114-100164 | Комплект винтов | 2 | ||
| 22 | S109-241004 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | 31YC-11661 | Втулка | 2 | ||
| 24 | Y000-120200 | Кольцо | 4 | ||
| 25 | 31YC-2A010 | Клапан обратный | 1 | ||
| 26 | 31YC-99071 | винтовая пружина | 1 | ||
| 28 | P220-110103 | Заглушка | 1 | ||
| 29 | 31Y1-26350 | BAND ASSY-R | 1 | ||
| 29-1 | 31Y1-26360 | Хомут | 1 | ||
| 29-2 | 31YC-31490 | BAND | 1 | ||
| 29-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29-4 | S411-120002 | Шайба пружинная | 2 | ||
| 29-5 | S071-024330 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 29-6 | S201-101002 | Гайка | 2 | ||
| 29-7 | S411-100002 | Шайба пружинная | 2 | ||
| 3 | 31Y1-26330 | Сальник | 1 | ||
| 30 | 31Y1-26370 | BAND ASSY-B | 1 | ||
| 30-1 | 31Y1-26380 | Хомут | 1 | ||
| 30-2 | 31Y1-26850 | Хомут | 1 | ||
| 30-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 30-4 | S411-120002 | Шайба пружинная | 4 | ||
| 30-5 | S071-024330 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 30-6 | S201-101002 | Гайка | 4 | ||
| 30-7 | S411-100002 | Шайба пружинная | 4 | ||
| 31 | 31Y1-26390 | Трубка в сборе - R | 1 | ||
| 32 | 31Y1-24781 | Трубка в сборе (B) | 1 | ||
| 34 | S107-120604 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4 | S732-130060 | Втулка | 1 | ||
| 5 | Y191-137000 | Кольцо стопорное | 1 | ||
| K | 31Y1-26410 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S632-180004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S642-181003 | Кольцо | 1 | ||
| K15 | S632-105004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | S642-105003 | Кольцо | 2 | ||
| K17 | Y420-190000 | Уплотнение | 1 | ||
| K18 | Y310-190003 | Кольцо изнашиваемое | 2 | ||
| K19 | Y440-190002 | Пыльник | 2 | ||
| K27 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K33 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-130111 | SEAL-ROD | 1 | ||
| k6 | Y220-130113 | уплотнение штока | 1 | ||
| K7 | Y180-130120 | Кольцо | 1 | ||
| K8 | Y240-130013 | RING-BUFFER | 1 | ||
| k8 | 31YC-99J20 | Кольцевой буфер | 1 | ||
| K9 | Y110-130011 | стеклоочиститель пыли | 1 |
