SIDE COVER ASSY(LH) экскаватора гусеничного Hyundai R500LC-7
SIDE COVER ASSY(LH) экскаватора гусеничного Hyundai R500LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6230
Наименование:SIDE COVER ASSY(LH)
Версия:2010. 6.30 REV.10F

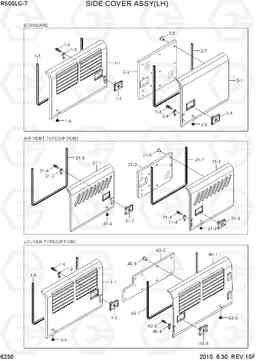

SIDE COVER ASSY(LH) R500LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | SIDE COWL ASSY | 1 |
SEE 6220
|
|
| * | 73NB-65100 | SIDE COVER ASSY-LH,FR | 1 |
HIGH COOLER
|
|
| 1 | 71NB-52101 | SIDE COVER ASSY-LH,FR | 1 |
STD, LOUVER
|
|
| 1 | 71NB-52101Y | SIDE COVER ASSY-LH/FR | 1 |
STD, LOUVER
|
|
| 1-1 | 71NB-52111 | SIDE COVER WA-LH,FR | 1 | ||
| 1-1 | 73NB-65110 | SIDE COVER WA-LH,FR | 1 | ||
| 1-2 | 71EE-52520 | CATCH ASSY | 1 |
BLACK
|
|
| 1-2 | 74N8-52520 | поймать сборе | 1 |
YELLOW
|
|
| 1-2 | 74N8-52520 | поймать сборе | 1 | ||
| 1-3 | 71EE-53531 | Стопор А | 1 | ||
| 1-3 | 71EE-53531 | Стопор А | 1 | ||
| 1-4 | S681-100400 | Уплотнительная втулка | 1 | ||
| 1-4 | S681-100400 | Уплотнительная втулка | 1 | ||
| 1-5 | S772-025400 | Уплотнитель | 1 |
L=2540MM
|
|
| 1-5 | S772-025400 | Уплотнитель | 1 | ||
| 1-6 | S035-061622 | Болт | 4 | ||
| 1-6 | S035-061522 | Болт | 4 | ||
| 2 | 71NB-52201 | SIDE COVER ASSY-LH,RR | 1 |
STD
|
|
| 2 | 71NB-52201Y | SIDE COVER ASSY-LH/RR | 1 |
STD
|
|
| 2-1 | 71NB-52211 | SIDE COVER WA-LH,RR | 1 | ||
| 2-2 | 71NB-52241 | SPONGE | 1 | ||
| 2-3 | 71EE-52520 | CATCH ASSY | 1 |
BLACK
|
|
| 2-3 | 74N8-52520 | поймать сборе | 1 |
YELLOW
|
|
| 2-4 | 71EE-53531 | Стопор А | 1 | ||
| 2-5 | 71EM-51580 | Болт | 15 | ||
| 2-6 | S681-100400 | Уплотнительная втулка | 1 | ||
| 2-7 | S772-028000 | Уплотнитель | 1 |
L=2800MM
|
|
| 2-8 | S035-061622 | Болт | 4 | ||
| 21 | 71NB-72200 | SIDE COVER ASSY-LH/RR | 1 |
AIR VENT TYPE
|
|
| 21 | 71NB-72200Y | SIDE COVER ASSY-LH/RR | 1 |
AIR VENT TYPE
|
|
| 21-1 | 71NB-72210 | SIDE COVER WA-LH/RR | 1 | ||
| 21-2 | 71NB-72240 | SPONGE | 1 | ||
| 21-3 | 71EE-52520 | CATCH ASSY | 1 |
BLACK
|
|
| 21-3 | 74N8-52520 | поймать сборе | 1 |
YELLOW
|
|
| 21-4 | 71EE-53531 | Стопор А | 1 | ||
| 21-5 | 71EM-51580 | Болт | 15 | ||
| 21-6 | S681-100400 | Уплотнительная втулка | 1 | ||
| 21-7 | S772-028000 | Уплотнитель | 1 | ||
| 21-8 | S035-061622 | Болт | 4 | ||
| 31 | 71NB-92100 | SIDE COVER ASSY-LH/FR | 1 |
AIR VENT TYPE
|
|
| 31 | 71NB-92100Y | SIDE COVER ASSY-LH/FR | 1 |
AIR VENT TYPE
|
|
| 31-1 | 71NB-92110 | SIDE COVER WA-LH,FR | 1 | ||
| 31-2 | 71EE-52520 | CATCH ASSY | 1 |
BLACK
|
|
| 31-2 | 74N8-52520 | поймать сборе | 1 |
YELLOW
|
|
| 31-3 | 71EE-53531 | Стопор А | 1 | ||
| 31-4 | S681-100400 | Уплотнительная втулка | 1 | ||
| 31-5 | S772-025400 | Уплотнитель | 1 |
L=2540MM
|
|
| 31-6 | S035-061522 | Болт | 4 | ||
| 40 | 73NB-62200 | SIDE COVER ASSY-LH/RR | 1 |
LOUVER TYPE
|
|
| 40 | 73NB-62200Y | Боковая крышка в сборе LH / RR | 1 |
LOUVER TYPE
|
|
| 40-1 | 73NB-62210 | Боковая крышка ва LH / RR | 1 | ||
| 40-2 | 73NB-62230 | SPONGE | 1 | ||
| 40-3 | 71EE-52520 | CATCH ASSY | 1 |
BLACK
|
|
| 40-3 | 74N8-52520 | поймать сборе | 1 |
YELLOW
|
|
| 40-4 | 71EE-53531 | Стопор А | 1 | ||
| 40-5 | 71EM-51580 | Болт | 10 | ||
| 40-6 | S681-100400 | Уплотнительная втулка | 1 | ||
| 40-7 | S772-028000 | Уплотнитель | 1 |
L=2800MM
|
|
| 40-8 | S035-061522 | Болт | 2 |
