Каталог запчастей
-
Hyundai
-
R500LC-7
- LOWER FRAME & COVER
LOWER FRAME & COVER экскаватора гусеничного Hyundai R500LC-7
LOWER FRAME & COVER экскаватора гусеничного Hyundai R500LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6410
Наименование:LOWER FRAME & COVER
Версия:2010.10.31 REV.10K

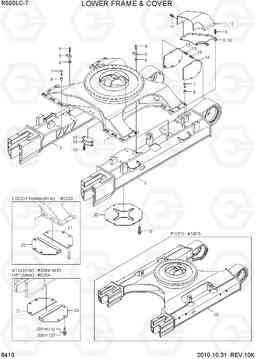

LOWER FRAME & COVER R500LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 53NB-00020 | CENTER FRAME WA | 1 |
ADJUST
|
|
| 1 | 53NB-00020BG | CENTER FRAME WA | 1 |
ADJUST
|
|
| 1 | 53QB-00021BG | CENTER FRAME WA | 1 |
ADJUST
|
|
| 10 | 53NB-01820 | COVER WA(A)-RH | 1 | ||
| 10 | 53NB-01820BG | COVER WA(A)-RH | 1 | ||
| 11 | 53NB-01910 | COVER WA(B)-LH | 1 | ||
| 11 | 53NB-01910BG | COVER WA(B)-LH | 1 | ||
| 12 | 53NB-01920 | COVER WA(B)-RH | 1 | ||
| 12 | 53NB-01920BG | COVER WA(B)-RH | 1 | ||
| 13 | S037-122526 | Болт | 20 | ||
| 14 | 51NB-11110 | COVER WA-T/MOTOR(LH) | 1 | ||
| 14 | 51NB-11110BG | COVER WA-T/MOTOR(LH) | 1 | ||
| 15 | 51NB-11120 | COVER WA-T/MOTOR(RH) | 1 | ||
| 15 | 51NB-11120BG | COVER WA-T/MOTOR(RH) | 1 | ||
| 16 | 41N6-10100 | Крышка | 1 | ||
| 17 | 41E9-1306 | Сальник | 1 | ||
| 18 | S037-102056 | Болт барашек / шестигранная шайба | 2 | ||
| 19 | S037-123556 | Болт | 12 | ||
| 2 | 53NB-00410 | SIDE FRAME WA-LH | 1 |
ADJUST
|
|
| 2 | 53NB-00410BG | SIDE FRAME WA-LH | 1 |
ADJUST
|
|
| 2 | 53QB-00411BG | SIDE FRAME WA-LH | 1 |
ADJUST
|
|
| 20 | 51N6-11211 | COVER-BOTTOM(A) | 1 |
STD, 6MM
|
|
| 20 | 51N6-11211BG | покрытия дна () | 1 |
STD, 6MM
|
|
| 20 | 51N6-11230 | покрытия дна () | 1 |
OPT, 8MM
|
|
| 20 | 51N6-11230BG | покрытия дна () | 1 |
OPT, 8MM
|
|
| 21 | 51N6-11221 | COVER-BOTTOM(B) | 1 |
STD, 6MM
|
|
| 21 | 51N6-11221BG | Крышка нижняя (б) | 1 |
STD, 6MM
|
|
| 21 | 51N6-11240 | Крышка нижняя (б) | 1 |
OPT, 8MM
|
|
| 21 | 51N6-11240BG | Крышка нижняя (б) | 1 |
OPT, 8MM
|
|
| 22 | S037-124556 | Болт | 8 | ||
| 23 | 51Q6-11210BG | покрытия дна () | 1 |
STD, 6MM
|
|
| 3 | 53NB-00420 | SIDE FRAME WA-RH | 1 |
ADJUST
|
|
| 3 | 53NB-00420BG | SIDE FRAME WA-RH | 1 |
ADJUST
|
|
| 3 | 53QB-00421BG | SIDE FRAME WA-RH | 1 |
ADJUST
|
|
| 30 | 53QB-01010BG | LOWER FRAME WA | 1 |
FIXED
|
|
| 4 | S017-331256 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 5 | 53NB-00880 | PLATE-LOCK | 4 | ||
| 5 | 53NB-00880BG | PLATE-LOCK | 4 | ||
| 6 | 53NB-00870 | Вставка | 8 | ||
| 6 | 53NB-00870BG | Вставка | 8 | ||
| 7 | S017-331506 | Болт с шестигранной головкой (под шестигранник) | 36 | ||
| 8 | 53NB-00860 | Вставка | 36 | ||
| 8 | 53NB-00860BG | Вставка | 36 | ||
| 9 | 53NB-01810 | COVER WA(A)-LH | 1 | ||
| 9 | 53NB-01810BG | COVER WA(A)-LH | 1 |
