BOOM MOUNTING экскаватора гусеничного Hyundai R500LC-7
BOOM MOUNTING экскаватора гусеничного Hyundai R500LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7010
Наименование:BOOM MOUNTING
Версия:2011. 2.28 REV.11B

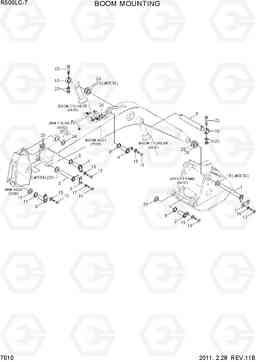

BOOM MOUNTING R500LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 61NA-00011 | Палец | 1 | ||
| 1 | 61NA-00011BG | Палец | 1 | ||
| 10 | 61N8-19050 | Стопор пальца | 2 | ||
| 11 | 61N8-00190 | Распорный штифт | 1 | ||
| 11 | 61Q8-00170 | Распорный штифт | 1 | ||
| 12 | S017-20035D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 13 | S017-20030D | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 14 | S017-16045D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 15 | 61N8-00320 | Шайба | 5 | ||
| 16 | S411-200006 | Шайба пружинная | 2 | ||
| 17 | S411-160006 | Шайба пружинная | 2 | ||
| 18 | S391-120220 | Прокладка | 1 | ||
| 19 | S391-110180 | прокладка тур (1.0T) | 1 | ||
| 2 | 61N8-02010 | Палец | 2 | ||
| 2 | 61N8-02011 | Палец | 2 | ||
| 2 | 61N8-02011BG | Палец | 2 | ||
| 2 | 61N8-02011-AS | Палец | 2 |
FOR AS ONLY
|
|
| 20 | S391-120190 | SHIM-ROUND(1.0T) | 4 | ||
| 20 | S391-120190 | SHIM-ROUND(1.0T) | 3 | ||
| 21 | S392-120190 | Прокладка | 1 | ||
| 22 | S017-24240D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 23 | S205-241006 | Гайка | 4 | ||
| 24 | S391-120200 | Прокладка | 2 | ||
| 25 | S390-120200A | SHIM-ROUND(0.5T) | 1 | ||
| 26 | S390-120220A | SHIM-ROUND(0.5T) | 1 | ||
| 3 | 63NB-00070 | Палец | 1 | ||
| 3 | 63NB-00071 | Палец | 1 | ||
| 3 | 63NB-00071-AS | Палец | 1 |
FOR AS ONLY
|
|
| 4 | 61N8-02020 | Палец | 2 | ||
| 4 | 61N8-02021 | Палец | 2 | ||
| 4 | 61N8-02021-AS | Палец | 2 |
FOR AS ONLY
|
|
| 5 | 61NB-00031 | Палец | 1 | ||
| 5 | 61NB-00032 | Палец | 1 | ||
| 6 | 61N8-01940 | Палец | 1 |
3.38,4.50,5.85M
|
|
| 6 | 61N8-01941 | Палец | 1 |
3.38,4.50,5.85M
|
|
| 6 | 61N8-01941 | Палец | 1 |
4/4.5/5.85/6.85
|
|
| 6 | 61N8-01941-AS | Палец | 1 |
FOR AS ONLY
|
|
| 6 | 61N8-01950 | Палец | 1 |
2.4M,2.7M, 2.9M
|
|
| 6 | 61N8-01951 | Палец | 1 |
2.4M,2.7M, 2.9M
|
|
| 6 | 61N8-01951 | Палец | 1 |
3.38/2.4,7,9M
|
|
| 6 | 61N8-01951-AS | Палец | 1 |
FOR AS ONLY
|
|
| 7 | 61NB-00040 | PLATE-LOCK | 4 | ||
| 7 | 61NB-00040BG | PLATE-LOCK | 4 | ||
| 8 | 61N8-00260 | Распорный штифт | 4 | ||
| 8 | 61Q8-00180 | Распорный штифт | 4 | ||
| 9 | 61N8-10810 | плита замок | 1 |
