TRAVEL HYDRAULIC PIPING экскаватора гусеничного Hyundai R500LC-7A

Код подсистемы:3300

Наименование:TRAVEL HYDRAULIC PIPING

Версия:2010. 6.30 REV.10F

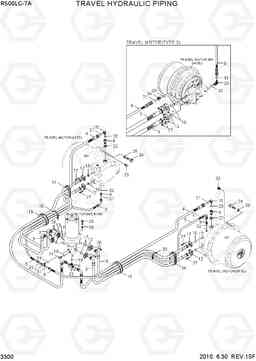

TRAVEL HYDRAULIC PIPING R500LC-7A

Поз.	Код	Наименование	Кол	Прим.
10	X520-110004	Штуцер 90 orfs	2	T/MOTOR, TYPE 1
11	P220-110102	Заглушка	1
12	31L1-0077	фланец раскол	8
13	P173-160104	фланец гидрокси, сплит	8
14	31E7-00801	Уплотнительная втулка	2
15	31E7-0079	Уплотнительная втулка	4
16	Y171-027004	Кольцо уплотнительное (О-кольцо)	4
17	Y171-024004	Кольцо уплотнительное (О-кольцо)	4
18	31E7-0181	Кольцо уплотнительное (О-кольцо)	1
19	S631-011004	Кольцо уплотнительное (О-кольцо)	2
20	S631-024004	Кольцо уплотнительное (О-кольцо)	2
21	S621-018001	О кольцо	4
22	P392-260000	Шайба медная	2
23	S981-202500	Пробка (заглушка)	4
24	S017-20090D	Болт с шестигранной головкой (под шестигранник)	48
24	31NB-40210	Болт с шестигранной головкой (под шестигранник)	48
25	S017-16035D	Болт с шестигранной головкой (под шестигранник)	4
26	S109-100306	Болт с шестигранной головкой (под шестигранник)	16
27	S109-140456	Болт с шестигранной головкой (под шестигранник)	16
28	S441-200006	Шайба	48
29	S441-160006	Шайба	4
3	33NB-40011	Рукав высокого давления (РВД)	4
30	S552-102370	Зажим	7
31	S621-011001	Кольцо уплотнительное (О-кольцо)	4
32	X321-014001	кольцо ред	2
33	X520-110001	Штуцер 90 orfs	2	T/MOTOR, TYPE 2
34	X500-110014	Разъем	2	T/MOTOR, TYPE 2
4	33NB-40020	Рукав высокого давления (РВД)	2	ADJUST,TM TYPE1
4	P930-122060	Шланг в сборе	2	FIXED,TM TYPE1
4	P933-122060	Шланг в сборе	2	ADJUST,TM TYPE2
4	P933-122059	Шланг в сборе	2	FIXED,TM TYPE2
5	X420-042063	Шланг в сборе	2	ADJUST,TM TYPE1
5	X420-042061	Шланг в сборе	2	FIXED,TM TYPE1
5	X400-042069	Шланг в сборе	2	ADJUST,TM TYPE2
5	X400-042067	Шланг в сборе	2	FIXED,TM TYPE2
6	31NB-40110	Тройник тип филиал	1
7	X810-045151	Тройник б / тип, ORFS	1
8	34E7-03670	REDUCER	2	T/MOTOR, TYPE 1
9	X300-314001	Разъем	2	T/MOTOR, TYPE 1
