Гидроцилиндр стрелы экскаватора гусеничного Hyundai R500LC-7A
Гидроцилиндр стрелы экскаватора гусеничного Hyundai R500LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4180
Наименование:BOOM CYLINDER
Версия:2011.10.31 REV.11K

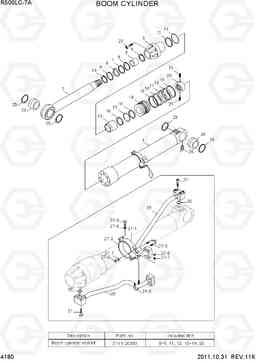

BOOM CYLINDER R500LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 33NB-50220 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| * | 33NB-50230 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| *-1 | 31Y1-26420 | Цилиндр | 1 | ||
| 1 | 31Y1-26430 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-131000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26120 | Кольцо | 1 | ||
| 14 | 31Y1-26490 | Поршень | 1 | ||
| 15 | S632-090004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2 | 31Y1-26650 | Шток в сборе | 1 | ||
| 20 | 31YC-64080 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 21 | S114-100164 | Комплект винтов | 2 | ||
| 22 | S109-220954 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | 31YC-11475 | Втулка | 1 | ||
| 24 | 31YC-11655 | Втулка | 1 | ||
| 25 | Y000-120200 | Кольцо | 4 | ||
| 26 | S652-810002 | Масленка | 1 | ||
| 27 | 31Y1-26500 | группа в сборе LH | 1 | ||
| 27 | 31Y1-26510 | группа в сборе RH | 1 | ||
| 27-1 | 31Y1-26520 | Группа югу сборе LH | 1 | ||
| 27-1 | 31Y1-26530 | Группа югу сборе RH | 1 | ||
| 27-2 | 31YC-32190 | BAND | 1 | ||
| 27-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 27-4 | S411-120002 | Шайба пружинная | 4 | ||
| 27-5 | S071-024330 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 27-6 | S201-101002 | Гайка | 4 | ||
| 27-7 | S411-100002 | Шайба пружинная | 4 | ||
| 28 | 31Y1-26540 | Трубка в сборе - R | 1 | ||
| 28 | 31Y1-26550 | Трубка в сборе - R | 1 | ||
| 29 | 31Y1-26560 | Трубка в сборе (B), левая | 1 | ||
| 29 | 31Y1-26570 | Трубка в сборе (B), правая | 1 | ||
| 3 | 31Y1-26480 | Сальник | 1 | ||
| 31 | S107-120604 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4 | S732-115045 | Втулка | 1 | ||
| 5 | Y191-123000 | Кольцо стопорное | 1 | ||
| K | 31Y1-26580 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S632-160004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S642-161003 | Кольцо | 1 | ||
| K16 | S642-090003 | Кольцо | 2 | ||
| K17 | Y420-170000 | Уплотнение | 1 | ||
| K18 | Y310-170200 | Кольцо изнашиваемое | 2 | ||
| K19 | Y440-170102 | Пыльник | 2 | ||
| K30 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-115111 | SEAL-ROD | 1 | ||
| k6 | Y220-115113 | уплотнение штока | 1 | ||
| K7 | Y180-115020 | Кольцо | 1 | ||
| K8 | Y240-115013 | RING-BUFFER | 1 | ||
| k8 | Y240-115012 | Кольцевой буфер | 1 | ||
| K9 | Y110-115011 | стеклоочиститель пыли | 1 |
