AIR CONDITIONER MOUNTING экскаватора гусеничного Hyundai R520LC-9
AIR CONDITIONER MOUNTING экскаватора гусеничного Hyundai R520LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1120
Наименование:AIR CONDITIONER MOUNTING
Версия:2014.10.31 REV.14K

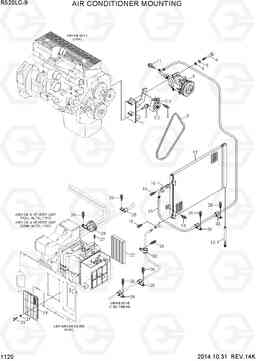

AIR CONDITIONER MOUNTING R520LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11QB-90011 | Кронштейн комп. MTG | 1 | ||
| 10 | 11Q7-90320 | Сливной шланг | 1 | ||
| 10-1 | A3050-002-05-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 11 | S038-103556 | Болт | 1 | ||
| 12 | 11Q6-90071 | конденсатор R / сушилка | 1 | ||
| 12-1 | A2W00701D | Турбина | 1 | ||
| 13 | S035-082026 | Болт | 4 | ||
| 14 | S035-083026 | Болт | 1 | ||
| 15 | S035-063046 | Болт | 1 | ||
| 19 | 11Q6-90240 | Фильтр REC | 1 | ||
| 2 | S037-106556 | Болт | 4 | ||
| 20 | S091-060206 | Болт крыла | 3 | ||
| 21 | S403-06200B | Плоская шайба | 3 | ||
| 22 | 11Q6-90510 | Фильтр кондиционера | 1 | ||
| 23 | 31L7-10200 | Зажим трубки | 2 | ||
| 25 | 31L7-10230 | зажим | 1 | ||
| 26 | S037-101526 | Болт | 8 | ||
| 27 | S151-040126 | SCREW-TAPPING | 4 | ||
| 28 | 31L7-10190 | Зажим трубки | 3 | ||
| 29 | 31L7-10260 | Зажим трубки | 1 | ||
| 3 | 11Q6-90040 | Компрессор | 1 | ||
| 30 | 31L7-10220 | Зажим трубки | 3 | ||
| 4 | S109-080856 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5 | S411-080006 | Шайба пружинная | 4 | ||
| 6 | S403-08200B | Плоская шайба | 4 | ||
| 7 | 11N6-90110 | холостым шкивом | 1 | ||
| 7-1 | A4760-508-00-2 | кронштейн шкива | 1 | ||
| 7-2 | A4700-511-01-2 | холостым шкивом | 1 | ||
| 8 | S037-102026 | Болт | 3 | ||
| 9 | 12E2-3505 | Ремень клиновой (приводной) | 1 | ||
| 9 | 11N4-94030 | Ремень клиновой (приводной) | 1 |
