BOOM SAFETY LOCK SYSTEM(-#0136) экскаватора гусеничного Hyundai R520LC-9
BOOM SAFETY LOCK SYSTEM(-#0136) экскаватора гусеничного Hyundai R520LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3420
Наименование:BOOM SAFETY LOCK SYSTEM(-#0136)
Версия:2013. 5.31 REV.13E

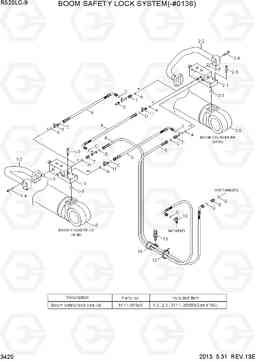

BOOM SAFETY LOCK SYSTEM(-#0136) R520LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-1 | 31QB-52110 | бум безопасности цил сборе, LH | 1 | ||
| *-2 | 31QB-52120 | бум безопасности цил сборе, относительной влажности | 1 | ||
| 1-0 | @ | BOOM CYL SUB | 1 |
SEE 4180,*-1
|
|
| 1-1 | 31QB-55010 | Клапан | 1 | ||
| 1-1 | 31QB-55120 | Клапан | 1 | ||
| 1-11 | XKCH-00008 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-2 | 31Y1-35880 | Безопасность в сборе трубы, LH | 1 | ||
| 1-2 | 31Y1-37720 | труба в сборе BV, LH | 1 | ||
| 1-4 | S107-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-5 | S107-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | X840-525252 | Переходник | 1 | ||
| 11 | 31N9-90550 | Тройник | 2 | ||
| 12 | S552-035146 | Зажим | 5 | ||
| 13 | S037-101526 | Болт | 1 | ||
| 14 | 31L7-10220 | Зажим трубки | 1 | ||
| 2-0 | @ | BOOM CYL SUB | 1 |
SEE 4180,*-1
|
|
| 2-1 | 31QB-55010 | Клапан | 1 | ||
| 2-1 | 31QB-55110 | Клапан | 1 | ||
| 2-11 | XKCH-00008 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 2-2 | 31Y1-35890 | Безопасность в сборе трубы, относительной влажности | 1 | ||
| 2-2 | 31Y1-37730 | труба в сборе Б.В., относительной влажности | 1 | ||
| 2-4 | S107-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-5 | S107-120606 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 3 | 31Q8-40500 | Датчик давления | 1 |
500K
|
|
| 3 | 31Q4-40800 | Датчик давления | 1 |
500K
|
|
| 3 | 31Q4-40800 | Датчик давления | 1 |
500K
|
|
| 4 | P930-062063 | Шланг в сборе | 1 | ||
| 5 | P930-062058 | Шланг в сборе | 1 | ||
| 6 | P930-047014 | Шланг в сборе | 3 | ||
| 7 | X500-110001 | Разъем | 3 | ||
| 8 | X500-110002 | Разъем | 1 | ||
| 9 | 31N4-22170 | Тройник тип запуска | 1 | ||
| A | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| B | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S621-011001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| D | S621-012001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K | 31Y1-35940 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-3 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2-3 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
