QUICK CLAMP HYD PIPING экскаватора гусеничного Hyundai R520LC-9

QUICK CLAMP HYD PIPING экскаватора гусеничного Hyundai R520LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3450

Наименование:QUICK CLAMP HYD PIPING

Версия:2010. 8.31 REV.10H

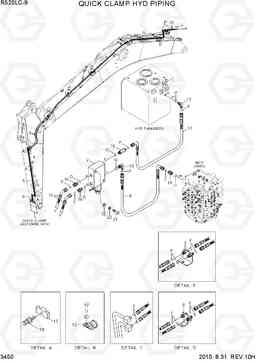

QUICK CLAMP HYD PIPING R520LC-9

Поз.	Код	Наименование	Кол	Прим.
10	P920-048042	Шланг в сборе	2
11	P930-042011	Шланг в сборе	1
12	34EA-91811	Трубный зажим	4
13	31L7-10200	Зажим трубки	5
14	X500-110001	Разъем	2
15	X511-104512	Соединитель	1
16	X520-110001	Штуцер 90 orfs	1
17	X520-110012	Штуцер 90 orfs	1
18	31N6-70520	Соединитель	1
19	S037-103026	Болт	4
2	31Q6-91720	Электромагнитный клапан Q / зажим	1
20	S403-101006	Плоская шайба	2
21	S017-100506	Болт с шестигранной головкой (под шестигранник)	2
22	S411-100006	Шайба пружинная	2
3	31N4-90680	termainal д / зажим	1
4	31NB-95820	termainal д / зажим	1
5	31QB-90610	Трубка в сборе	1	AM 3.38M
5	31QB-90630	Трубка в сборе	1	AM 2.4/2.9M
5	31QB-90650	Трубка в сборе	1	AM 4.0M
6	31QB-90620	Трубка в сборе	1	AM 3.38M
6	31QB-90640	Трубка в сборе	1	AM 2.4/2.9M
6	31QB-90660	Трубка в сборе	1	AM 4.0M
7	P910-048144	Шланг в сборе	2
8	P915-047039	HOSE ASSY ORFS, тыс 0x0	2	AM 3.38M
8	P915-047024	HOSE ASSY ORFS, тыс 0x0	2	AM 2.4M
8	P915-047030	HOSE ASSY ORFS, тыс 0x0	2	AM 2.9M
8	P915-047043	HOSE ASSY ORFS, тыс 0x0	2	AM 4.0M
9	P920-048009	Шланг в сборе	1
F	S621-011001	Кольцо уплотнительное (О-кольцо)	12
G	S631-011001	Кольцо уплотнительное (О-кольцо)	4
H	S631-014001	Кольцо уплотнительное (О-кольцо)	2
