Каталог запчастей
-
Hyundai
-
R520LC-9
- Гидроразводка рукояти 1 (R520LC-9D м)

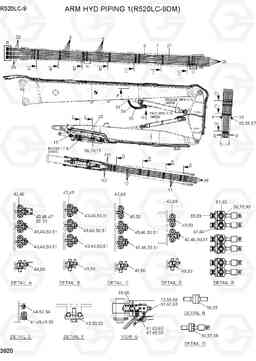

Гидроразводка рукояти 1 (R520LC-9D м) экскаватора гусеничного Hyundai R520LC-9
Гидроразводка рукояти 1 (R520LC-9D м) экскаватора гусеничного Hyundai R520LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3920
Наименование:ARM HYD PIPING 1(R520LC-9DM)
Версия:
ARM HYD PIPING 1(R520LC-9DM) R520LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | XKDA-00354 | Трубка | 1 | ||
| 101 | XKDA-00400 | HOSE (ST-90˚) | 2 | ||
| 102 | XKDA-00401 | HOSE (ST-ST) | 2 | ||
| 11 | XKDA-00355 | Трубка | 4 | ||
| 12 | XKDA-00356 | Трубка | 4 | ||
| 13 | XKDA-00357 | Трубка | 2 | ||
| 25 | XKDA-00369 | Трубка | 2 | ||
| 27 | XKDA-00371 | Трубка | 2 | ||
| 28 | XKDA-00372 | HOSE (ST-ST) | 6 | ||
| 33 | XKDA-00377 | HOSE (ST-ST) | 1 | ||
| 34 | XKDA-00378 | HOSE (ST-ST) | 1 | ||
| 35 | XKDA-00379 | HOSE (ST-ST) | 2 | ||
| 38 | XKDA-00382 | HOSE (ST-ST) | 6 | ||
| 4 | XKDA-00348 | Трубка | 6 | ||
| 41 | XKDA-00385 | Трубный зажим | 8 | ||
| 42 | XKDA-00326 | Трубный зажим | 74 | ||
| 43 | XKDA-00035 | Трубный зажим | 20 | ||
| 44 | XKDA-00036 | Трубный зажим | 4 | ||
| 45 | XKDA-00037 | Трубный зажим | 9 | ||
| 46 | XKDA-00386 | Вставка | 27 | ||
| 47 | XKDA-00387 | Кронштейн | 1 | ||
| 48 | XKDA-00328 | Держатель | 78 | ||
| 49 | S017-160606 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 5 | XKDA-00349 | Трубка | 6 | ||
| 50 | S411-160006 | Шайба пружинная | 84 | ||
| 51 | S017-161206 | Болт с шестигранной головкой (под шестигранник) | 27 | ||
| 52 | S017-160556 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 53 | S017-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 54 | S411-100006 | Шайба пружинная | 4 | ||
| 55 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 56 | XKDA-00051 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 57 | XKDA-00054 | FLANGE-SPLIT | 2 | ||
| 58 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 136 | ||
| 59 | S109-120506 | Болт с шестигранной головкой (под шестигранник) | 64 | ||
| 6 | XKDA-00350 | Трубка | 2 | ||
| 61 | XKDA-00066 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 62 | XKDA-00336 | Кольцо уплотнительное (О-кольцо) | 34 | ||
| 63 | XKDA-00388 | Адаптер | 2 | ||
| 65 | XKDA-00056 | Адаптер | 3 | ||
| 66 | XKAL-00108 | Сальник | 3 | ||
| 67 | XKDA-00069 | BLOCK-SPACER | 1 | ||
| 68 | XKDA-00070 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 7 | XKDA-00351 | Трубка | 2 | ||
| 70 | XKDA-00052 | FLANGE-SPLIT | 16 | ||
| 71 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 72 | XKDA-00067 | BLOCK-SPACER | 1 | ||
| 8 | XKDA-00352 | Трубка | 4 | ||
| 81 | XKDA-00330 | Клапан запорный (отсечной), левый | 2 | ||
| 82 | XKDA-00331 | Клапан запорный (отсечной), правый | 2 | ||
| 84 | XKDA-00332 | Пробка (заглушка) | 4 | ||
| 85 | XKDA-00061 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 89 | XKDA-00060 | ADAPTER-UNION | 6 | ||
| 9 | XKDA-00353 | Трубка | 1 | ||
| 90 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 98 | XKDA-00398 | HOSE (ST-ST) | 4 |
