Гидронасос (основной насос) экскаватора гусеничного Hyundai R520LC-9
Гидронасос (основной насос) экскаватора гусеничного Hyundai R520LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4010
Наименование:MAIN PUMP
Версия:

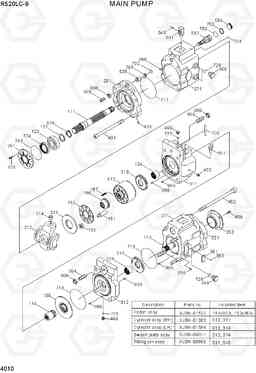

MAIN PUMP R520LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31QB-10011 | Гидронасос (основной насос) | 1 |
*-1,-2,-3,-4
|
|
| *-1 | @ | MAIN PUMP UNIT | 1 | ||
| *-2 | @ | REGULATOR ASSY | 1 |
SEE 4020,FRONT
|
|
| *-2 | @ | REGULATOR ASSY | 1 |
SEE 4030,REAR
|
|
| *-3 | @ | GEAR PUMP | 1 |
SEE 4040
|
|
| 012 | XJBN-00680 | Блок цилиндров | 2 | ||
| 111 | XJBN-00976 | Вал приводной (ведущий), передний | 1 | ||
| 113 | XJBN-00977 | Вал приводной (ведущий), задний | 1 | ||
| 114 | XJBN-00572 | связь сплайн | 1 | ||
| 123 | XJBN-00571 | Подшипник роликовый | 2 | ||
| 124 | XJBN-00978 | Подшипник роликовый игольчатый | 2 | ||
| 127 | XJBN-00569 | Кольцо уплотнительное | 3 | ||
| 130 | XJBN-00568 | BOOSTER | 1 | ||
| 153 | XJBN-00683 | Установочная пластина | 2 | ||
| 156 | XJBN-00564 | Втулка (сферическая) | 2 | ||
| 157 | XJBN-00541 | Пружина цилиндра | 18 | ||
| 211 | XJBN-00023 | плита обуви | 2 | ||
| 212 | XJBN-00012 | Плита качающая (перекоса, диск наклонный) | 2 | ||
| 214 | XJBN-00013 | втулка наклона | 2 | ||
| 251 | XJBN-00560 | Суппорт | 2 | ||
| 261 | XJBN-00025 | Крышка (FR) печать | 1 | ||
| 263 | XJBN-00979 | Крышка (RR) печать | 1 | ||
| 271 | XJBN-01594 | Насос | 2 | ||
| 311 | XJBN-00559 | Крышка клапанная передняя (головки цилиндров) | 1 | ||
| 312 | XJBN-00558 | Крышка клапанная задняя (головки цилиндров) | 1 | ||
| 401 | XJBN-00028 | Болт | 4 | ||
| 402 | XJBN-00555 | Винт шестигранник | 4 | ||
| 406 | XJBN-00355 | Винт шестигранник | 8 | ||
| 466 | XJBN-00356 | Пробка (заглушка) | 4 | ||
| 468 | XJBN-00031 | Пробка (заглушка) | 4 | ||
| 490 | XJBN-00032 | Пробка (заглушка) | 28 | ||
| 492 | XJBN-00234 | Пробка (заглушка) | 1 | ||
| 532 | XJBN-00703 | поршень сервопривода | 2 | ||
| 534 | XJBN-00034 | Стопор левый | 2 | ||
| 535 | XJBN-00035 | Стопор стальной | 2 | ||
| 702 | XJBN-00040 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 706 | XJBN-00982 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 710 | XJBN-00983 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 717 | XJBN-00984 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 719 | XJBN-00985 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 724 | XJBN-00902 | Кольцо уплотнительное (О-кольцо) | 15 | ||
| 725 | XJBN-00903 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 728 | XJBN-00905 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 732 | XJBN-00047 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 774 | XJBN-01595 | Сальник | 1 | ||
| 789 | XJBN-00049 | Кольцо | 2 | ||
| 792 | XJBN-00050 | Кольцо | 2 | ||
| 808 | XJBN-00051 | Гайка | 4 | ||
| 824 | XJBN-00052 | Кольцо стопорное | 2 | ||
| 885 | XJBN-00053 | контактный 2 | 2 | ||
| 886 | XJBN-00054 | Палец | 5 | ||
| 901 | XJBN-00055 | Откидной (рым, с ушком, с петлей) болт (винт) | 2 | ||
| 953 | XJBN-00056 | Комплект винтов | 2 | ||
| 954 | XJBN-00553 | Комплект винтов | 2 | ||
| 956 | XJBN-01181 | Комплект винтов | 8 | ||
| 981 | XJBN-00156 | NAME PLATE | 1 | ||
| 983 | XJBN-00455 | Палец | 2 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N151 | XJBN-00681 | Поршень | 18 | ||
| N152 | XJBN-01522 | SHOE | 18 | ||
| N313 | XJBN-01387 | Пластина (г) клапана | 1 | ||
| N314 | XJBN-01388 | Пластина (L) клапана | 1 | ||
| N531 | XJBN-00981 | контактный наклона | 2 | ||
| N548 | XJBN-00360 | контактный обратная | 2 | ||
| S011 | XJBN-01523 | Комплект поршней (поршень в сборе) | 2 |
SEE ILLUST
|
|
| S013 | XJBN-01383 | Гидроцилиндр в сборе | 1 |
SEE ILLUST
|
|
| S014 | XJBN-01384 | Цилиндр в сборе, левый | 1 |
SEE ILLUST
|
|
| S030 | XJBN-00011 | Плита качающая (перекоса, диск наклонный) в сборе | 2 |
SEE ILLUST
|
|
| S530 | XJBN-00986 | Палец | 2 |
SEE ILLUST
|
