Гидрораспределитель (главный управляющий клапан) (2/3, тип 2,3) экскаватора гусеничного Hyundai R520LC-9
Гидрораспределитель (главный управляющий клапан) (2/3, тип 2,3) экскаватора гусеничного Hyundai R520LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4065
Наименование:MAIN CONTROL VALVE(2/3, TYPE 2,3)
Версия:2013. 11.30 REV.13L

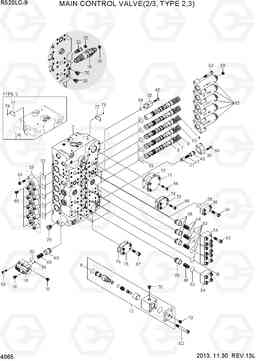

MAIN CONTROL VALVE(2/3, TYPE 2,3) R520LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | MAIN CONTROL VALVE | 1 |
SEE 4055
|
|
| 10 | 31QB-17700 | SPOOL KIT - OPTION | 1 | ||
| 13 | 31QB-17960 | LOGIC VALVE-SWING | 1 | ||
| 14 | 31QB-17980 | HOLDING VALVE | 1 | ||
| 16 | 31QB-17730 | Клапан главный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2 | 31QB-17620 | HOUSING-P2 | 1 | ||
| 23 | 31QB-17910 | PLUG ASSY-SIGNAL | 1 | ||
| 28 | 31N4-18090 | вилка | 1 | ||
| 29 | 31N8-17500 | Пробка (заглушка) | 1 | ||
| 3 | 31QB-17630 | SPOOL KIT -TRAVEL | 1 | ||
| 32 | 31QB-17840 | PILOT CAP-LARGE | 5 | ||
| 33 | 31QB-17850 | PILOT CAP-SMALL | 5 | ||
| 34 | 31QB-17880 | FLANGE-LOAD CHECK | 4 | ||
| 35 | 31QB-17890 | FLANGE-MR | 2 | ||
| 36 | 31QB-17900 | FLANGE-OPTION | 2 | ||
| 37 | 31QB-18620 | POPPET-MR | 1 | ||
| 38 | 31QB-18630 | POPPET-LOAD CHECK | 3 | ||
| 39 | 31QB-18640 | POPPET-LOAD CHECK | 1 | ||
| 4 | 31QB-17640 | SPOOL KIT - ARM1 | 1 |
TYPE 2
|
|
| 4 | 31QB-17641 | SPOOL KIT - ARM1 | 1 |
TYPE 3
|
|
| 40 | 31QB-18650 | POPPET MAIN H/D | 1 | ||
| 45 | 31QB-17990 | SPACER ASSY-MR | 1 | ||
| 47 | 31QB-18700 | SPRING-MR | 1 | ||
| 48 | 31QB-18710 | проверка Подпружиненность | 5 | ||
| 52 | S632-055004 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 53 | S631-041004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 54 | S631-026004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 56 | S631-010004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 58 | Y171-024001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 59 | S109-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 60 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 62 | S109-121206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 63 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 36 | ||
| 64 | S109-100456 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 66 | S107-120154 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 67 | S107-100154 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 69 | 31N8-19450 | Диск | 10 | ||
| 7 | 31QB-17670 | SPOOL KIT - SWING | 1 | ||
| 70 | 31N8-19460 | Диск | 7 | ||
| 71 | 31QB-19600 | COVER 2-1/2 | 1 | ||
| 72 | 31QB-19610 | Прокладка | 1 | ||
| 73 | 31QB-19620 | COVER 1-1/4 | 2 | ||
| 74 | 31QB-19630 | Прокладка | 2 | ||
| 75 | 31QB-19640 | COVER 1 | 5 | ||
| 76 | 31QB-19650 | Прокладка | 5 | ||
| 77 | 31N8-19410 | NAME PLATE | 1 | ||
| 78 | 31N8-19490 | REVET-SCREW TYPE | 2 | ||
| 9 | 31QB-17690 | SPOOL KIT - BOOM2 | 1 |
TYPE 2
|
|
| 9 | 31QB-17691 | SPOOL KIT - BOOM2 | 1 |
TYPE 3
|
