Редуктор хода (Тип 3) экскаватора гусеничного Hyundai R520LC-9
Редуктор хода (Тип 3) экскаватора гусеничного Hyundai R520LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4178
Наименование:TRAVEL REDUCTION GEAR(TYPE 3)
Версия:2013. 4.30 REV.13D

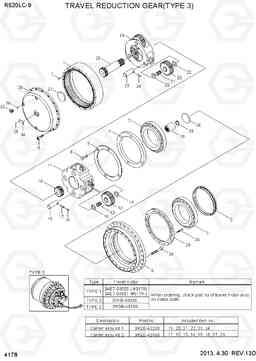

TRAVEL REDUCTION GEAR(TYPE 3) R520LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | TRAVEL MOTOR ASSY | 1 |
SEE 4158, 4168
|
|
| *-2 | 39QB-42100 | Редуктор хода | 1 | ||
| 1 | 39QB-42110 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| 10 | 39QA-42360 | Муфта соединительная | 1 | ||
| 18 | 39QB-42210 | Солнечная (центральная / планетарная) шестерня | 1 | ||
| 2 | 39QB-42120 | Подшипник | 2 | ||
| 25 | 39QB-42270 | Солнечная (центральная / планетарная) шестерня №1 | 1 | ||
| 27 | 39Q6-42320 | плита тяги | 1 | ||
| 28 | 39QB-42281 | Крышка | 1 | ||
| 29 | 39QB-42290 | крышки уплотнения | 1 | ||
| 3 | 39Q8-42130 | Плавающее уплотнение (сальник) в сборе | 2 | ||
| 30 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 31 | S109-201206 | Болт с шестигранной головкой (под шестигранник) | 25 | ||
| 32 | P220-110205 | Заглушка | 3 | ||
| 33 | S602-045001 | кольцо стопорное, C Тип | 1 | ||
| 35 | 39Q6-41800 | RIVET | 2 | ||
| 36 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 4 | 39QB-42130 | Гайка | 1 | ||
| 5 | 39QB-42140 | плита замок | 1 | ||
| 6 | S017-120206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 7 | S482-130020 | Палец | 1 | ||
| 8 | 39QB-42150 | Картер (корпус) | 1 | ||
| 9 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| K | 39QB-42220 | CARRIER ASSY KIT 1 | 1 |
SEE ILLUST
|
|
| K | 39QB-42160 | CARRIER ASSY KIT 2 | 1 |
SEE ILLUST
|
|
| K11 | 39QB-42170 | CARRIER | 1 | ||
| K12 | 39QB-42180 | передача planatary 2 | 4 | ||
| K13 | 39Q8-42210 | Подшипник роликовый игольчатый | 4 | ||
| K14 | 39QB-42190 | Шайба упорная | 8 | ||
| K15 | 39QB-42200 | PIN-CARRIER | 4 | ||
| K16 | S472-910404 | Палец | 4 | ||
| K17 | 39Q8-42240 | контактный Solid 2 | 4 | ||
| K19 | 39QB-42230 | CARRIER NO.1 | 1 | ||
| K20 | 39QB-42240 | Шестерня планетарная (сателлит) 1 | 3 | ||
| K21 | 39QB-42250 | Подшипник роликовый игольчатый | 3 | ||
| K22 | 39Q8-12230 | Шайба упорная | 6 | ||
| K23 | 39QB-42260 | PIN-CARRIER | 3 | ||
| K24 | S472-600504 | Палец | 3 | ||
| K26 | 39Q8-42330 | плита тяги | 1 | ||
| N34 | 39QB-42350 | NAME PLATE | 1 |
