PILOT HYDRAULIC PIPING(BASE 2) экскаватора гусеничного Hyundai R520LC-9A

PILOT HYDRAULIC PIPING(BASE 2) экскаватора гусеничного Hyundai R520LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3240

Наименование:PILOT HYDRAULIC PIPING(BASE 2)

Версия:2014. 2.28 REV.14B

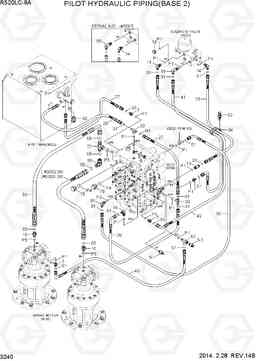

PILOT HYDRAULIC PIPING(BASE 2) R520LC-9A

Поз.	Код	Наименование	Кол	Прим.
01	S621-011001	Кольцо уплотнительное (О-кольцо)	16
05	S621-021001	О кольцо	4
10	X500-110005	Разъем	1
10	X500-110005	Разъем	2
13	X511-104516	Соединитель	1
14	X520-110001	Штуцер 90 orfs	3
20	X810-045151	Тройник б / тип, ORFS	2
22	X810-165555	Тройник б / тип, ORFS	1
27	X400-042008	Шланг в сборе	2
28	X400-042009	Шалнг	1
29	X400-042052	Шланг в сборе	1
36	X420-042007	Шланг в сборе	1
40	X420-042020	Шланг в сборе	1
41	X420-042048	Шланг в сборе	1
42	X420-042058	Шланг в сборе	1
5-1	31Q4-40830	Датчик давления	1	TRAVEL
5-2	31Q4-40830	Датчик давления	1	ATTACH
56	31NB-20180	шланг в сборе 0x90	2
56	31NB-20180	шланг в сборе 0x90	1
59	31N6-25110	Колено 90, долго	1
61	31NB-20150	elbow90 долго, ORFS	1
63	31NB-20130	Тройник тип запуска / тест	1
7	X500-110001	Разъем	4
75	P220-110105	Заглушка	2
78	P220-110102	Заглушка	1	MCV TYPE 3
80	P930-042026	Шланг в сборе	1
81	X520-110012	Штуцер 90 orfs	1
82	X710-100103	Крышка	1
83	S037-102026	Болт	1
84	31L7-10270	Зажим трубки	1
89	X850-555500	Колено 90, поворотный, ORFS	1
90	31QB-20180	Рукав высокого давления (РВД)	1
P1	S631-011004	Кольцо уплотнительное (О-кольцо)	13
P2	S631-014004	Кольцо уплотнительное (О-кольцо)	1
P4	S631-024004	Кольцо уплотнительное (О-кольцо)	2
P5	S631-029004	Кольцо уплотнительное (О-кольцо)	3
