TRAVEL HYDRAULIC PIPING экскаватора гусеничного Hyundai R520LC-9A
TRAVEL HYDRAULIC PIPING экскаватора гусеничного Hyundai R520LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3300
Наименование:TRAVEL HYDRAULIC PIPING
Версия:

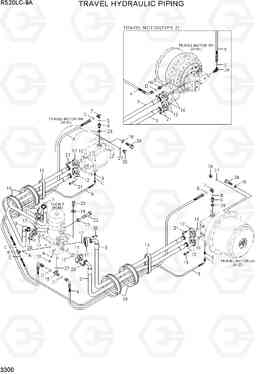

TRAVEL HYDRAULIC PIPING R520LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P220-110102 | Заглушка | 1 | ||
| 11 | P173-160104 | фланец гидрокси, сплит | 8 | ||
| 12 | 31L1-0077 | фланец раскол | 8 | ||
| 13 | 31E7-00801 | Уплотнительная втулка | 2 | ||
| 14 | 31E7-0079 | Уплотнительная втулка | 4 | ||
| 15 | 31NB-40110 | Тройник тип филиал | 1 | ||
| 16 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 17 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 18 | S441-200006 | Шайба | 48 | ||
| 19 | S441-160006 | Шайба | 4 | ||
| 20 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 21 | S109-140456 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 22 | S017-20080D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 23 | S017-16035D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 24 | 31NB-40210 | Болт с шестигранной головкой (под шестигранник) | 48 | ||
| 25 | S207-20100B | Гайка | 1 | ||
| 27 | 31E7-0181 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 28 | P392-260000 | Шайба медная | 2 | ||
| 29 | X520-110001 | Штуцер 90 orfs | 2 |
T/MOTOR, TYPE2
|
|
| 3 | 33NB-40011 | Рукав высокого давления (РВД) | 4 |
ADJUST
|
|
| 3 | 31QB-03010 | Рукав высокого давления (РВД) | 4 |
FIXED
|
|
| 30 | X500-110014 | Разъем | 2 |
T/MOTOR, TYPE2
|
|
| 4 | 33NB-40020 | Рукав высокого давления (РВД) | 2 |
ADJUST,TM TYPE1
|
|
| 4 | P930-122060 | Шланг в сборе | 2 |
FIXED,TM TYPE1
|
|
| 4 | P933-122060 | Шланг в сборе | 2 |
ADJUST,TM TYPE2
|
|
| 4 | P933-122059 | Шланг в сборе | 2 |
FIXED,TM TYPE2
|
|
| 5 | X420-042063 | Шланг в сборе | 2 |
ADJUST,TM TYPE1
|
|
| 5 | X420-042061 | Шланг в сборе | 2 |
FIXED,TM TYPE1
|
|
| 5 | X400-042069 | Шланг в сборе | 2 |
ADJUST,TM TYPE2
|
|
| 5 | X400-042067 | Шланг в сборе | 2 |
FIXED,TM TYPE2
|
|
| 6 | 34E7-03670 | REDUCER | 2 |
T/MOTOR, TYPE1
|
|
| 7 | X520-110004 | Штуцер 90 orfs | 2 |
T/MOTOR, TYPE1
|
|
| 8 | X300-314001 | Разъем | 2 |
T/MOTOR, TYPE1
|
|
| 9 | X810-045151 | Тройник б / тип, ORFS | 1 | ||
| A | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| B | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| C | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| D | S621-018001 | О кольцо | 4 |
