Гидроразводка (гидролинии) стрелы (6.55 м) экскаватора гусеничного Hyundai R520LC-9A
Гидроразводка (гидролинии) стрелы (6.55 м) экскаватора гусеничного Hyundai R520LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3402
Наименование:BOOM HYD PIPING(6.55M)
Версия:2014. 2.28 REV.14B

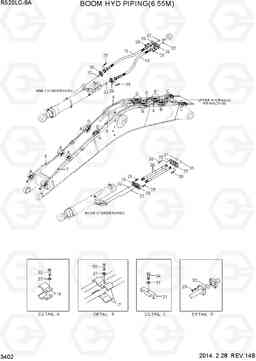

BOOM HYD PIPING(6.55M) R520LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 15 | P680-207431 | Шланг в сборе | 2 | ||
| 15 | 31QB-50450 | HOSE ASSY(HI-GRADE) | 2 | ||
| 16 | 31ND-51001 | зажим в сборе | 12 | ||
| 17 | 31ND-51011 | зажим в сборе | 8 | ||
| 21 | 31NB-51310 | зажим в сборе | 2 | ||
| 25 | P174-160105 | фланец гидрокси, сплит | 8 | ||
| 26 | P174-200106 | фланец гидрокси, сплит | 16 | ||
| 29 | S109-120506 | Болт с шестигранной головкой (под шестигранник) | 40 | ||
| 30 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 31 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 32 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 33 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 34 | S017-16080D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 36 | 31NB-12433 | Шланг в сборе | 4 | ||
| 36 | 31QB-50810 | Рукав высокого давления (РВД) | 4 | ||
| 36 | 31QB-50820 | HOSE ASSY(HI-GRADE) | 4 | ||
| 37 | S411-160006 | Шайба пружинная | 22 | ||
| 4 | 31QB-50220 | Трубка | 1 | ||
| 4 | 31QB-50221 | Трубка | 1 | ||
| 5 | 31QB-50230 | Трубка | 1 | ||
| 5 | 31QB-50231 | Трубка | 1 | ||
| 6 | 31QB-50240 | Трубка | 1 | ||
| 6 | 31QB-50241 | Трубка | 1 | ||
| 6 | 31QB-50242 | Трубка | 1 | ||
| 7 | 31QB-50250 | Трубка | 1 | ||
| 7 | 31QB-50251 | Трубка | 1 | ||
| 8 | 31QB-50260 | Трубка | 1 | ||
| 8 | 31QB-50261 | Трубка | 1 | ||
| 9 | 31QB-50270 | Трубка | 1 | ||
| 9 | 31QB-50271 | Трубка | 1 |
