Гидронасос (основной насос) экскаватора гусеничного Hyundai R520LC-9A
Гидронасос (основной насос) экскаватора гусеничного Hyundai R520LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4010
Наименование:MAIN PUMP
Версия:

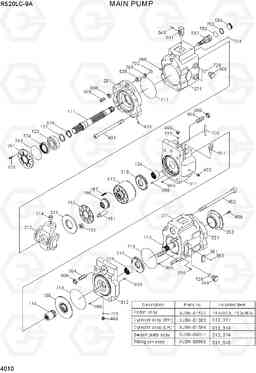

MAIN PUMP R520LC-9A
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
N | @ | NOT SUPPLIED PARTS | AR | ||
* | 31QB-10011 | Гидронасос (основной насос) | 1 |
*-1,-2,-3,-4
|
|
*-1 | @ | MAIN PUMP UNIT | 1 | ||
*-2 | @ | REGULATOR ASSY | 1 |
SEE 4020,FRONT
|
|
*-2 | @ | REGULATOR ASSY | 1 |
SEE 4030,REAR
|
|
*-3 | @ | GEAR PUMP | 1 |
SEE 4040
|
|
012 | XJBN-00680 | Блок цилиндров | 2 | ||
111 | XJBN-00976 | Вал приводной (ведущий), передний | 1 | ||
113 | XJBN-00977 | Вал приводной (ведущий), задний | 1 | ||
114 | XJBN-00572 | связь сплайн | 1 | ||
123 | XJBN-00571 | Подшипник роликовый | 2 | ||
124 | XJBN-00978 | Подшипник роликовый игольчатый | 2 | ||
127 | XJBN-00569 | Кольцо уплотнительное | 3 | ||
130 | XJBN-00568 | BOOSTER | 1 | ||
153 | XJBN-00683 | Установочная пластина | 2 | ||
156 | XJBN-00564 | Втулка (сферическая) | 2 | ||
157 | XJBN-00541 | Пружина цилиндра | 18 | ||
211 | XJBN-00023 | плита обуви | 2 | ||
212 | XJBN-00012 | Плита качающая (перекоса, диск наклонный) | 2 | ||
214 | XJBN-00013 | втулка наклона | 2 | ||
251 | XJBN-00560 | Суппорт | 2 | ||
261 | XJBN-00025 | Крышка (FR) печать | 1 | ||
263 | XJBN-00979 | Крышка (RR) печать | 1 | ||
271 | XJBN-01594 | Насос | 2 | ||
311 | XJBN-00559 | Крышка клапанная передняя (головки цилиндров) | 1 | ||
312 | XJBN-00558 | Крышка клапанная задняя (головки цилиндров) | 1 | ||
401 | XJBN-00028 | Болт | 4 | ||
402 | XJBN-00555 | Винт шестигранник | 4 | ||
406 | XJBN-00355 | Винт шестигранник | 8 | ||
466 | XJBN-00356 | Пробка (заглушка) | 4 | ||
468 | XJBN-00031 | Пробка (заглушка) | 4 | ||
490 | XJBN-00032 | Пробка (заглушка) | 28 | ||
492 | XJBN-00234 | Пробка (заглушка) | 1 | ||
532 | XJBN-00703 | поршень сервопривода | 2 | ||
534 | XJBN-00034 | Стопор левый | 2 | ||
535 | XJBN-00035 | Стопор стальной | 2 | ||
702 | XJBN-00040 | Кольцо уплотнительное (О-кольцо) | 2 | ||
706 | XJBN-00982 | Кольцо уплотнительное (О-кольцо) | 1 | ||
710 | XJBN-00983 | Кольцо уплотнительное (О-кольцо) | 2 | ||
717 | XJBN-00984 | Кольцо уплотнительное (О-кольцо) | 2 | ||
719 | XJBN-00985 | Кольцо уплотнительное (О-кольцо) | 3 | ||
724 | XJBN-00902 | Кольцо уплотнительное (О-кольцо) | 15 | ||
725 | XJBN-00903 | Кольцо уплотнительное (О-кольцо) | 10 | ||
728 | XJBN-00905 | Кольцо уплотнительное (О-кольцо) | 4 | ||
732 | XJBN-00047 | Кольцо уплотнительное (О-кольцо) | 2 | ||
774 | XJBN-01595 | Сальник | 1 | ||
789 | XJBN-00049 | Кольцо | 2 | ||
792 | XJBN-00050 | Кольцо | 2 | ||
808 | XJBN-00051 | Гайка | 4 | ||
824 | XJBN-00052 | Кольцо стопорное | 2 | ||
885 | XJBN-00053 | контактный 2 | 2 | ||
886 | XJBN-00054 | Палец | 5 | ||
901 | XJBN-00055 | Откидной (рым, с ушком, с петлей) болт (винт) | 2 | ||
953 | XJBN-00056 | Комплект винтов | 2 | ||
954 | XJBN-00553 | Комплект винтов | 2 | ||
956 | XJBN-01181 | Комплект винтов | 8 | ||
981 | XJBN-00156 | NAME PLATE | 1 | ||
983 | XJBN-00455 | Палец | 2 | ||
N151 | XJBN-00681 | Поршень | 18 | ||
N152 | XJBN-01522 | SHOE | 18 | ||
N313 | XJBN-01387 | Пластина (г) клапана | 1 | ||
N314 | XJBN-01388 | Пластина (L) клапана | 1 | ||
N531 | XJBN-00981 | контактный наклона | 2 | ||
N548 | XJBN-00360 | контактный обратная | 2 | ||
S011 | XJBN-01523 | Комплект поршней (поршень в сборе) | 2 |
SEE ILLUST
|
|
S013 | XJBN-01383 | Гидроцилиндр в сборе | 1 |
SEE ILLUST
|
|
S014 | XJBN-01384 | Цилиндр в сборе, левый | 1 |
SEE ILLUST
|
|
S030 | XJBN-00011 | Плита качающая (перекоса, диск наклонный) в сборе | 2 |
SEE ILLUST
|
|
S530 | XJBN-00986 | Палец | 2 |
SEE ILLUST
|
