Поворотный редуктор (Гидромотор поворота платформы, левый) экскаватора гусеничного Hyundai R520LC-9A
Поворотный редуктор (Гидромотор поворота платформы, левый) экскаватора гусеничного Hyundai R520LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4101
Наименование:SWING MOTOR(LH)
Версия:2014. 7.31 REV.14G

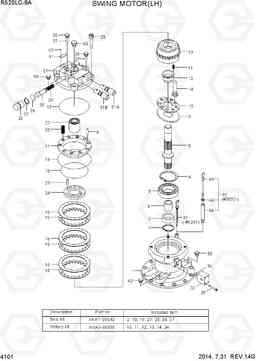

SWING MOTOR(LH) R520LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | 1 | ||
| N | @ | NOT SUPPLIED PARTS | 1 | ||
| * | 31QB-18250 | Поворотный редуктор (гидромотор поворота), левый | 1 |
LH
|
|
| * | 31QB-18251 | Поворотный редуктор (гидромотор поворота), левый | 1 |
LH
|
|
| * | 31QB-18251SG8 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 |
LH
|
|
| *-1 | 31QB-18160 | Поворотный редуктор (гидромотор поворота), левый | 1 |
LH
|
|
| *-1 | 31QB-18160AR | Поворотный редуктор (Гидромотор поворота платформы) | 1 |
LH
|
|
| *-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4110
|
|
| *-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4110
|
|
| 1 | XKAY-02096 | BODY | 1 | ||
| 15 | XKAY-00537 | пластина трения | 3 | ||
| 16 | XKAY-00538 | Пластина | 3 | ||
| 17 | XKAY-00632 | Поршень тормозного цилиндра | 1 | ||
| 20 | XKAY-00541 | Пружина | 20 | ||
| 21 | XKAY-01888 | крышка багажного | 1 | ||
| 22 | XKAY-00543 | Подшипник роликовый игольчатый | 1 | ||
| 23 | XKAY-00382 | Палец | 2 | ||
| 23 | XKAY-02166 | Палец | 2 | ||
| 24 | XKAY-00544 | Диск распределительный | 1 | ||
| 25 | XKAY-00546 | Болт барашек | 4 | ||
| 26 | XKAY-00309 | Пробка (заглушка) | 2 | ||
| 29 | XKAY-00311 | Пружина | 2 | ||
| 3 | XKAY-00522 | Подшипник роликовый | 1 | ||
| 30 | XKAY-00312 | CHECK | 2 | ||
| 31A | XKAY-01475 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 1 | ||
| 31B | XKAY-01476 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 1 | ||
| 32 | XKAY-02139 | GAUGE-LEVEL | 1 | ||
| 32 | XKAY-02249 | GAUGE-LEVEL | 1 | ||
| 33 | XKAY-01889 | Корпус клапана | 1 | ||
| 35 | XKAY-01890 | Болт барашек | 3 | ||
| 36 | XKAY-00150 | Пробка (заглушка) | 3 | ||
| 38 | XKAY-00140 | Пробка (заглушка) | 2 | ||
| 39 | XKAY-00975 | Пробка (заглушка) | 1 | ||
| 4 | XKAY-00523 | Кольцо стопорное | 1 | ||
| 40 | XKAY-00548 | Пробка (заглушка) | 1 | ||
| 41 | XKAY-01891 | NAME PLATE | 1 | ||
| 41 | XKAY-02250 | NAME PLATE | 1 | ||
| 42 | XKAY-00277 | RIVET | 2 | ||
| 43 | XKAY-01219 | Пробка (заглушка) | 1 | ||
| 44 | XKAY-02168 | LEVEL GAUGE PIPE | 1 | ||
| 45 | XKAY-02251 | LEVEL GAUGE BAR | 1 | ||
| 46 | XKAY-01988 | Пробка (заглушка) | 1 | ||
| 5 | XKAY-01317 | Вал | 1 | ||
| 5 | XKAY-02248 | Вал | 1 | ||
| 6 | XKAY-00525 | Втулка | 1 | ||
| 7 | XKAY-00526 | кольцо остановка | 1 | ||
| 8 | XKAY-00625 | Палец | 1 | ||
| 9 | XKAY-00527 | плита обуви | 1 | ||
| A | XKAY-00635 | Ремкомплект | 1 | ||
| A | XKAY-02162 | Ремкомплект | 1 | ||
| A-A | XKAY-01893 | Ремкомплект блока цилиндров | 1 | ||
| A-A | XKAY-02163 | Ремкомплект блока цилиндров | 1 | ||
| A-B | XKAY-00532 | Ремкомплект | 1 | ||
| A-C | XKAY-00535 | Ремкоплект поршня | 1 | ||
| K | XKAY-01892 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | XKAY-01892 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K18 | XKAY-00468 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | XKAY-00540 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2 | XKAY-00521 | Сальник | 1 | ||
| K27 | XKAY-00141 | Кольцо | 2 | ||
| K28 | XKAY-00310 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K34 | XKAY-01902 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K37 | XKAY-00151 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| N10 | XKAY-01511 | Блок цилиндров | 1 | ||
| N10 | XKAY-02164 | Блок цилиндров | 1 | ||
| N11 | XKAY-00531 | Пружина | 9 | ||
| N12 | XKAY-00533 | Шариковая направляющая | 1 | ||
| N13 | XKAY-00534 | Установочная пластина | 1 | ||
| N14 | XKAY-00536 | Комплект поршней (поршень в сборе) | 9 |
