Поворотный редуктор экскаватора гусеничного Hyundai R520LC-9A

Код подсистемы:4110

Наименование:SWING REDUCTION GEAR

Версия:2014. 7.31 REV.14G

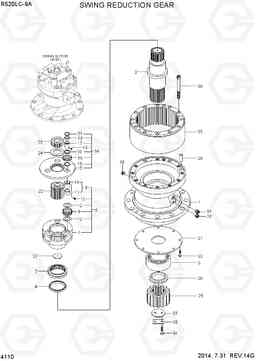

SWING REDUCTION GEAR R520LC-9A

Поз.	Код	Наименование	Кол	Прим.
*-2	31QB-10140	Поворотный редуктор	1
*-2	31QB-10141	Поворотный редуктор	1
*-2	31QB-10141AR	Поворотный редуктор	1
1	XKAQ-00637	CASING	1
1	XKAQ-00964	CASING	1
10	XKAQ-00070	штифт	1
12	XKAQ-00644	Шайба упорная	6
13	XKAQ-00048	Палец	6
14	XKAQ-00754	Водило в сборе 1 (первая передача)	1	INCL 13
15	XKAQ-00531	CARRIER 1	1
16	XKAQ-00646	Шестерня планетарная (сателлит) 1	3
17	XKAQ-00415	Палец стальной	3
18	XKAQ-00030	Подшипник игольчатый	3
19	XKAQ-00417	пластина 1 сторона	3
2	XKAQ-00645	Вал приводной (ведущий)	1
20	XKAQ-00416	пластина 2 сторона	3
21	XKAQ-00041	кольцо остановка	3
22	XKAQ-00755	Солнечная (центральная / планетарная) шестерня №2	1
23	XKAQ-00648	Солнечная (центральная / планетарная) шестерня №1	1
24	XKAQ-00534	стороны плиты 3	1
25	XKAQ-00779	Шестерня коронная (кольцевая, планетарная)	1
26	XKAQ-00072	контактный стук	2
27	XKAQ-00404	плита тяги	1
29	XKAQ-00287	Ведущая шестерня	1	OLD
29	XKAQ-00978	Ведущая шестерня	1	NEW
3	XKAQ-00026	Подшипник роликовый	1
30	XKAQ-00018	Вставка	1
31	XKAQ-00031	заглушка	1
32	XKAQ-00064	Болт с шестигранной головкой (под шестигранник)	8
33	XKAQ-00043	плита замок	1
34	XKAQ-00042	Болт с шестигранной головкой (под шестигранник)	2
35	XKAQ-00044	Стопорная шайба (кольцо)	1
36	XKAQ-00065	Болт с шестигранной головкой (под шестигранник)	12
37	XKAQ-00049	Пробка (заглушка)	1
38	XKAQ-00274	Пробка (заглушка)	2
4	XKAQ-00032	Сальник	1
5	XKAQ-00647	Подшипник роликовый	1
5	XKAQ-00961	Подшипник роликовый	1
6	XKAQ-00753	Водило в сборе 2 (вторая передача)	1
7	XKAQ-00075	Водило (планетарной передачи)	1
8	XKAQ-00023	Шестерня планетарная (сателлит) 2	3
9	XKAQ-00643	PIN ASSY 2	3
N	@	NOT SUPPLIED PARTS	AR
N11	XKAQ-00291	Втулка (2)	1
