CAB ASSY(2/4) экскаватора гусеничного Hyundai R520LC-9A
CAB ASSY(2/4) экскаватора гусеничного Hyundai R520LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6030
Наименование:CAB ASSY(2/4)
Версия:2014. 7.31 REV.14G

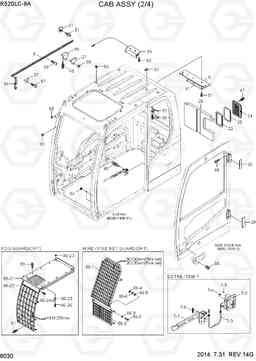

CAB ASSY(2/4) R520LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | CABIN ASSY | 1 | ||
| 22 | 71Q6-03070 | SPONGE | 1 | ||
| 23 | 71Q6-03220 | Кабельная колодка | 1 | ||
| 23 | 72Q6-03320 | Кабельная колодка | 1 | ||
| 24 | 71Q6-03441 | Элемент обшивки | 1 | ||
| 25 | 71Q6-03470 | Шайба упорная / Прокладка | 1 | ||
| 27 | 71Q6-03490 | STRIKER | 4 | ||
| 28 | 71Q6-03640 | Прокладка | 1 | ||
| 29 | 71Q6-03652 | Крышка петли / ниже | 1 | ||
| 30 | 71Q6-03661 | Крышка петли / верхняя | 1 | ||
| 31 | 71Q6-03671 | Кронштейн | 1 | ||
| 32 | 71Q6-03680 | HOOK | 1 | ||
| 36 | 71Q6-04530 | Шарнир | 1 | ||
| 37 | 71Q6-04611 | Стопор | 2 | ||
| 39 | 71Q6-04960 | Пластина | 1 | ||
| 41 | 71Q6-06390 | Пластина | 1 | ||
| 45 | S035-061526 | Болт | 2 | ||
| 46 | S035-062026 | Болт | 2 | ||
| 47 | S035-081626 | Болт | 3 | ||
| 51 | S132-061026 | SCREW-W/WASHER | 4 | ||
| 52 | S132-062056 | SCREW-W/WASHER | 2 | ||
| 53 | S141-040106 | Винт с потайной головкой | 6 | ||
| 56 | S161-050106 | Винт с крестообразным шлицем | 2 | ||
| 57 | S161-080206 | Винт с крестообразным шлицем | 2 | ||
| 58 | S205-101006 | Гайка | 2 | ||
| 6 | 71Q6-01451 | Направляющая | 1 | ||
| 66 | 71EH-10400 | Болт | 8 | ||
| 68 | 41QA-40170 | Заглушка | 5 | ||
| 7 | 71Q6-02350 | защелки в сборе назад | 1 | ||
| 7-1 | 71Q6-02640 | LEVER | 1 | ||
| 7-2 | 71Q6-03720 | Вернуться улов | 1 | ||
| 7-2 | 71Q6-03721 | CATCH-BACK | 1 | ||
| 7-3 | 71Q6-03730 | WIRE ASSY | 1 | ||
| 7-4 | S32-050001 | Шайба | 1 | ||
| 7-5 | S501-080002 | контактный самоблокирующиеся | 1 | ||
| 7-6 | MH601030 | Пружина | 1 | ||
| 86 | 71Q6-06500 | защитник кабины | 1 |
WIRE NET, OPT
|
|
| 86 | 71Q6-06600 | защитник кабины | 1 |
FINE NET, OPT
|
|
| 86 | 71Q6-06001 | охранник в сборе | 1 |
FOG GUARD, OPT
|
|
| 86-1 | 71Q6-06520 | защитник низкий | 1 |
WIRE NET, OPT
|
|
| 86-1 | 71Q6-06630 | защитник до | 1 |
FINE NET, OPT
|
|
| 86-2 | 71Q6-06640 | защитник низкий | 1 |
FINE NET, OPT
|
|
| 86-2 | 71Q6-06510 | защитник до | 1 |
WIRE NET, OPT
|
|
| 86-21 | 71Q6-06011 | Защита | 1 |
FOG GUARD, OPT
|
|
| 86-22 | 71Q6-06020 | Охранник ва передняя | 1 |
FOG GUARD, OPT
|
|
| 86-23 | S681-190400 | Уплотнительная втулка | 1 |
FOG GUARD, OPT
|
|
| 86-24 | S037-122526 | Болт | 2 |
FOG GUARD, OPT
|
|
| 86-25 | 31L7-10350 | Зажим | 4 |
FOG GUARD, OPT
|
|
| 86-26 | S037-102026 | Болт | 4 |
FOG GUARD, OPT
|
|
| 86-3 | 71N6-03202 | Весной газ | 2 |
FINE NET, OPT
|
|
| 86-4 | S205-12100B | Гайка | 2 | ||
| 86-5 | S403-12200B | Плоская шайба | 4 | ||
| 86-6 | S411-12000B | Шайба пружинная | 2 | ||
| 87 | 71Q6-04360 | Уплотнительная втулка | 1 |
FOG GUARD, OPT
|
|
| 88 | 71Q6-02050 | ROTOR | 1 | ||
| 9 | 71Q6-02660 | Изолятор | 1 | ||
| 91 | S037-122526 | Болт | 6 |
WITH F/GUARD
|
|
| 92 | S037-123026 | Болт | 6 |
WITH TOP GUARD
|
|
| 93 | 41QA-40160 | Заглушка | 12 |
WITHOUT GUARD
|
|
| 94 | 41QA-40150 | Заглушка | 2 |
