Установка двигателя экскаватора гусеничного Hyundai R520LC-9S
Установка двигателя экскаватора гусеничного Hyundai R520LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1010
Наименование:ENGINE MOUNTING
Версия:2014. 5.31 REV.14E

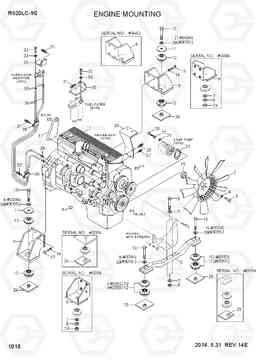

ENGINE MOUNTING R520LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11NB-04010 | Двигатель в сборе | 1 | ||
| 1 | 11NB-04011 | Двигатель в сборе | 1 | ||
| 10 | 14E7-01310 | Подушка двигателя | 4 |
BLUE
|
|
| 10 | 11QB-02220 | Подушка двигателя | 4 |
RED
|
|
| 11 | 14E7-01340 | Шайба отскок | 2 | ||
| 11 | 11QE-00210 | машина крепление | 2 | ||
| 12 | 14E7-01550 | Подушка двигателя | 4 |
WHITE
|
|
| 12 | 11QE-00200 | Подушка двигателя | 4 |
ORANGE
|
|
| 12 | 11QB-00180 | Подушка двигателя | 8 |
ORANGE
|
|
| 13 | 11QB-02150 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 13 | 11QB-02210 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 13 | S017-22150D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 14 | S403-161006 | Плоская шайба | 8 | ||
| 14 | S441-160006 | Шайба | 8 | ||
| 15 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 16 | 11QB-02160 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 16 | S017-22175D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 17 | 11NB-00080 | Кронштейн подъема | 1 | ||
| 19 | 11QB-05110 | Вставка | 1 | ||
| 2 | 11NB-00040 | Вентилятор системы охлаждения (9EA) | 1 | ||
| 2 | 11NB-00041 | Вентилятор системы охлаждения (9EA) | 1 | ||
| 20 | S109-080306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 21 | S411-080006 | Шайба пружинная | 2 | ||
| 22 | S403-081006 | Плоская шайба | 2 | ||
| 22 | S403-08100B | Плоская шайба | 2 | ||
| 23 | 154916 | прокладка зубчатый насос | 1 | ||
| 24 | 11QB-02131 | Стопор | 2 | ||
| 24 | S275-20000B | Гайка самоблокирующаяся | 2 | ||
| 24 | 11QE-00180 | Гайка стопорная | 2 | ||
| 25 | 11QB-02141 | Стопор | 2 | ||
| 25 | 11QA-01100 | Гайка стопорная | 2 | ||
| 26 | 11QB-45180 | Кронштейн | 1 | ||
| 27 | S037-106516 | Болт | 2 | ||
| 28 | S037-102526 | Болт | 2 | ||
| 29 | 11QB-00130 | Кронштейн фильтра | 1 | ||
| 3 | S087-060726 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 30 | 11QB-00140 | Кронштейн фильтра | 1 | ||
| 31 | S037-103026 | Болт | 4 | ||
| 32 | S087-060246 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 33 | S403-10100B | Плоская шайба | 8 | ||
| 34 | 11QB-00150 | шланг перелива | 2 | ||
| 35 | S520-015000 | Зажим | 4 | ||
| 36 | 31L7-10200 | Зажим трубки | 2 | ||
| 37 | S037-101526 | Болт | 2 | ||
| 38 | S441-220006 | Шайба | 4 | ||
| 4 | 12L1-0017 | Шайба | 6 | ||
| 5 | 14E7-00731 | вешалка ва | 1 | ||
| 5 | 14E7-00732 | Крепление ва | 1 | ||
| 6 | S017-20110D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 7 | S441-200006 | Шайба | 8 | ||
| 7 | S441-200006 | Шайба | 10 | ||
| 7 | S441-200006 | Шайба | 4 | ||
| 8 | S205-20100B | Гайка | 2 | ||
| 8 | S205-20100B | Гайка | 4 | ||
| 8 | S205-20100B | Гайка | 2 | ||
| 9 | 11NB-00031 | Кронштейн ва заднего | 2 | ||
| 9 | 11NB-00032 | Кронштейн ва заднего | 2 | ||
| 9 | 11NB-00033 | BRACKET WA-REAR | 2 |
