Система охлаждения экскаватора гусеничного Hyundai R520LC-9S

Система охлаждения экскаватора гусеничного Hyundai R520LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:1050

Наименование:COOLING SYSTEM

Версия:2013. 1.31 REV.13A

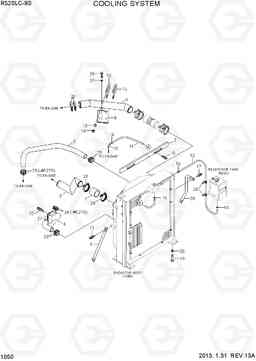

COOLING SYSTEM R520LC-9S

Поз.	Код	Наименование	Кол	Прим.
10	11L6-30350	Разъем шланга	1
11	11L1-3010	шланг перелива	1
12	11Q6-40110	шланг перелива	1	NOT USED
12	E111-2504	Шланг	1
13	11LH-40051	U-образный болт (скоба, П образный) / хомут	2
14	S275-12000B	Гайка самоблокирующаяся	4
15	S441-12000B	Шайба	4
16	S520-017000	Зажим	4
17	S037-123526	Болт	4
18	S035-082026	Болт	4
19	S017-16045D	Болт с шестигранной головкой (под шестигранник)	4
2	11QB-45110	Экран в сборе радиатор	1
20	S441-160006	Шайба	4
21	31L7-10330	Зажим	2
22	S037-101526	Болт	2
23	S572-750006	Зажим	6
23	11Q4-44300	Зажим	4
24	S572-780006	Зажим	2
25	31L7-10340	модули зажим для труб	2	NOT USED
25	31L7-10190	Зажим трубки	2
26	S087-060246	Болт с шестигранной головкой (под шестигранник)	2
27	S403-10100B	Плоская шайба	2
28	11QB-45190	Опора	1
29	11N6-20260	U-образный болт (скоба, П образный) / хомут / зажим	2
3	11QB-45120	Шланг рад верхняя	1
4	11QB-45131	Шланг системы охлаждения (нижний)	1
5	11QB-45140	Трубка	1
6	11QB-45150	Трубка	1
7	11QB-45160	Шланг	1
8	11QB-45170	Кронштейн	1
9	11N6-46140	Опора	1
