Каталог запчастей
-
Hyundai
-
R520LC-9S
- LH ELECTRIC(CLUSTER TYPE 1)

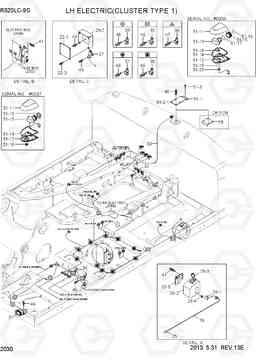

LH ELECTRIC(CLUSTER TYPE 1) экскаватора гусеничного Hyundai R520LC-9S
LH ELECTRIC(CLUSTER TYPE 1) экскаватора гусеничного Hyundai R520LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2030
Наименование:LH ELECTRIC(CLUSTER TYPE 1)
Версия:2013. 5.31 REV.13E
LH ELECTRIC(CLUSTER TYPE 1) R520LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 23 | 21Q4-91040 | COVER ASSY | 1 | ||
| 23 | 21Q4-91041 | COVER ASSY | 1 | ||
| 23-1 | 21Q4-91070 | Крышка | 1 | ||
| 23-1 | 21Q4-91071 | Крышка | 1 | ||
| 23-2 | 21Q4-91050 | Пластина | 1 | ||
| 23-2 | 21Q4-91051 | Пластина | 1 | ||
| 23-3 | S035-081526 | Болт | 4 | ||
| 25 | 21EM-30570 | соединительная трубка | 1 | ||
| 26 | 21EM-30581 | Рукав высокого давления (РВД) | 1 | ||
| 27 | 21N4-01130 | плита клип | 1 | ||
| 28 | 21Q6-60030 | Пластина | 1 | ||
| 29 | 21EG-30630 | бачок омывателя в сборе | 1 | ||
| 29-1 | 21EG-10130 | насос | 1 | ||
| 29-2 | 21EG-10140 | Бак | 1 | ||
| 29-3 | 24L3-30660 | CAP | 1 | ||
| 29-4 | 24L3-30670 | резиновые втулки | 1 | ||
| 29-5 | 24L3-30710 | Пластина | 1 | ||
| 31 | 21QB-60700 | Фара в сборе | 1 | ||
| 31-1 | S866-240650 | BULB-H3,65W | 1 |
NOT SHOWN
|
|
| 33 | 25D1-10640 | Скоба (хомут) | 1 | ||
| 34 | 25D1-10650 | Скоба (хомут) | 2 | ||
| 35 | 31L7-10190 | Зажим трубки | 6 | ||
| 36 | 31L7-10200 | Зажим трубки | 7 | ||
| 37 | 31L7-10210 | модули зажим для труб | 4 | ||
| 38 | 31L7-10230 | зажим | 6 | ||
| 39 | 31L7-10350 | Зажим | 4 | ||
| 41 | S035-062026 | Болт | 6 | ||
| 46 | S037-101526 | Болт | 30 | ||
| 47 | S037-102026 | Болт | 5 | ||
| 48 | 21QB-23130 | Жгут выключатель | 1 | ||
| 49 | 21QB-23120 | использовать два пути | 1 | ||
| 50 | 21Q6-11171 | Жгут камеры | 1 | ||
| 51 | 21Q6-60102 | камера заднего вида комплект | 1 |
OPTION
|
|
| 51 | 21Q6-60103 | вид сзади камера Kit сборе | 1 |
OPTION
|
|
| 51-1 | 21AB-30031 | Камера заднего вида | 1 |
OPTION
|
|
| 51-1 | 21AB-30032 | Камера заднего вида | 1 |
OPTION
|
|
| 51-1 | 21AB-30033 | Камера заднего вида | 1 |
OPTION
|
|
| 51-2 | 21AB-50011 | Кронштейн камеры | 1 |
OPTION
|
|
| 51-3 | S141-050102 | Винт с потайной головкой | 2 |
OPTION
|
|
| N51-11 | 21AB-40100 | купол жилья | 2 |
OPTION
|
|
| N51-11 | 21AB-30110 | COVER-TOP | 2 |
OPTION
|
|
| N51-11 | 21AB-40110 | COVER-TOP | 2 |
OPTION
|
|
| N51-12 | 21AB-40200 | базовый корпус | 2 |
OPTION
|
|
| N51-12 | 21AB-30120 | Крышка нижняя | 2 |
OPTION
|
|
| N51-13 | 21AB-40300 | камера и печатных плат в сборе | 2 |
OPTION
|
|
| N51-13 | 21AB-30130 | камера и печатных плат в сборе | 2 |
OPTION
|
|
| N51-13 | 21AB-30131 | CAMERA & PCB ASSY | 2 |
OPTION
|
|
| N51-14 | 21AB-40400 | Сальник | 2 |
OPTION
|
|
| N51-14 | 21AB-30140 | Прокладка | 2 |
OPTION
|
|
| N51-15 | 21AB-40500 | WINDOW | 2 |
OPTION
|
|
| N51-15 | 21AB-30150 | окошко объектива | 2 |
OPTION
|
|
| N51-16 | 21AB-40600 | Уплотнительная втулка | 2 |
OPTION
|
|
| N51-16 | 21AB-30160 | О кольцо / окошко объектива | 2 |
OPTION
|
|
| N51-17 | 21AB-30170 | О-образными камерой | 1 |
OPTION
|
|
| N51-18 | 21AB-30180 | Объем гайка | 1 |
OPTION
|
|
| N51-19 | 21AB-30190 | Кольцо уплотнительное (О-кольцо) | 1 |
OPTION
|
|
| N51-20 | 21AB-30210 | Кабель в сборе | 1 |
OPTION
|
