CAB ELECTRIC 2 экскаватора гусеничного Hyundai R520LC-9S
CAB ELECTRIC 2 экскаватора гусеничного Hyundai R520LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2220
Наименование:CAB ELECTRIC 2
Версия:2014. 3.31 REV.14C

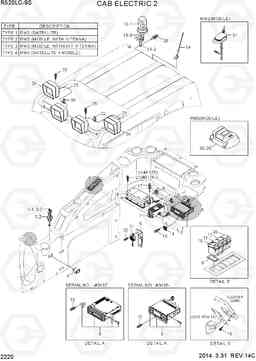

CAB ELECTRIC 2 R520LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21Q4-00070 | клавиша запуска в сборе | 1 |
STD, SAME
|
|
| 1 | 21Q4-00071 | START KEY ASSY | 1 |
STD, SAME
|
|
| 1-1 | 21Q4-00090 | клавиша запуска | 1 | ||
| 10 | 21Q4-22131 | перейти быстрый зажим | 1 |
OPTION
|
|
| 11 | 21Q4-22140 | Переключатель маячка | 1 |
OPTION
|
|
| 12 | 21Q4-22110 | перегрузки выключатель | 1 |
OPTION
|
|
| 13 | 21Q4-30381 | Проблесковый маячок, в сборе | 1 | ||
| 13-1 | 21Q4-30700 | Проблесковый маячок | 1 | ||
| 13-11 | 21EK-10330 | BULB-H1,70W | 1 |
NOT SHOWN
|
|
| 13-2 | 21Q4-31000 | Кронштейн наклона | 1 | ||
| 13-3 | 21N4-02830 | Проводка | 1 | ||
| 14 | 21QB-60700 | Фара в сборе | 2 | ||
| 14-1 | S866-240650 | BULB-H3,65W | 1 |
NOT SHOWN
|
|
| 15 | S035-081526 | Болт | 7 | ||
| 16 | S035-061526 | Болт | 6 | ||
| 17 | S035-062026 | Болт | 2 | ||
| 18 | 21Q8-32201 | Контроллер | 1 |
SEE ILL, TYPE 1
|
|
| 18 | 21Q8-32202 | Контроллер | 1 |
SEE ILL, TYPE 1
|
|
| 19 | 21Q8-32210 | Антенна | 1 |
SEE ILL, TYPE 1
|
|
| 19 | 21Q8-32211 | Антенна | 1 |
SEE ILL, TYPE 1
|
|
| 2 | 21Q4-00060 | клавиша запуска в сборе | 1 |
OPT, VARIANT
|
|
| 2 | 21Q4-00061 | START KEY ASSY | 1 |
OPT, VARIANT
|
|
| 2-2 | 21N3-00030 | кнопка запуска | 1 | ||
| 20 | S035-051526 | Болт | 1 | ||
| 21 | 21Q6-13400 | зуммер предупреждения | 1 | ||
| 23 | 21Q8-23100 | Жгут лампы | 2 | ||
| 24 | 21QB-60700 | Фара в сборе | 2 | ||
| 24-1 | S866-240650 | BULB-H3,65W | 1 |
NOT SHOWN
|
|
| 25 | S037-102026 | Болт | 6 | ||
| 26 | 21Q4-22150 | рубильником | 1 |
OPTION
|
|
| 27 | S035-062026 | Болт | 4 | ||
| 28 | 21QA-32750 | rmcu (удаленное устройство CNTL) | 1 |
SEE ILL, TYPE 4
|
|
| 3 | 21MH-00660 | HOUR METER | 1 | ||
| 30 | 21QA-33701 | RMCU(REMOTE CNTL UNIT) | 1 |
SEE ILL, TYPE 2
|
|
| 31 | 21Q8-32220 | ANTENNA-MOBILE | 1 |
SEE ILL, TYPE 2
|
|
| 32 | 25D1-10640 | Скоба (хомут) | 1 |
CLUSTER TYPE 2
|
|
| 33 | 25D1-10650 | Скоба (хомут) | 1 |
CLUSTER TYPE 2
|
|
| 4 | 21Q7-10901 | Проводка | 1 | ||
| 5 | 21K8-42100 | RADIO & USB PLAYER | 1 | ||
| 6 | 21Q6-13420 | Кронштейн | 1 | ||
| 7 | 21N8-20201 | DC DC преобразователь в сборе | 1 | ||
| 8 | 21E9-00170 | клип жгут | 2 | ||
| 9 | 21E6-10460 | Крышка | 4 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N2-1 | 21Q4-00080 | Ротто | 3 |
NOT SHOWN
|
|
| N2-3 | 21M9-00040 | цилиндр | 2 |
NOT SHOWN
|
|
| N5 | 21Q6-15600 | радио и USB-плеер | 1 |
