Установка насоса экскаватора гусеничного Hyundai R520LC-9S
Установка насоса экскаватора гусеничного Hyundai R520LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:PUMP MOUNTING
Версия:2011. 7.31 REV.11G

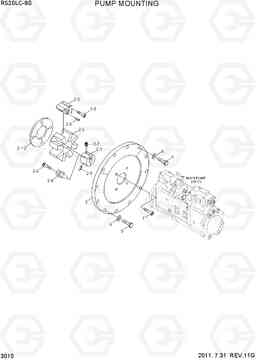

PUMP MOUNTING R520LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 2 | 11NB-13010 | Муфта в сборе | 1 | ||
| 2 | 11NB-13011 | Муфта в сборе | 1 | ||
| 2-1 | 11NB-13020 | Демпфер | 1 | ||
| 2-1 | 11NB-13021 | концентратор сплайн | 1 | ||
| 2-10 | 11NB-13060 | плита связь | 1 | ||
| 2-2 | 11NB-13030 | Соединительный элемент | 1 | ||
| 2-3 | 11NB-13040 | Вставка | 4 | ||
| 2-4 | 11NB-13050 | Вставка | 4 | ||
| 2-5 | S109-20080D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-5 | S109-200752 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-6 | S109-20060D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-6 | S109-200602 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-7 | 11E9-1507 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 2-8 | S472-800322 | Палец | 4 | ||
| 2-9 | S472-800162 | Палец | 8 | ||
| 3 | 14E7-00010 | Картер (корпус) | 1 | ||
| 4 | S017-100706 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5 | S017-100656 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 6 | S441-100006 | Шайба | 12 | ||
| 7 | S109-20060D | Болт с шестигранной головкой (под шестигранник) | 4 |
