UPPER HYDRAULIC PIPING(BASE 1) экскаватора гусеничного Hyundai R520LC-9S

Код подсистемы:3100

Наименование:UPPER HYDRAULIC PIPING(BASE 1)

Версия:2012. 3.31 REV.12C

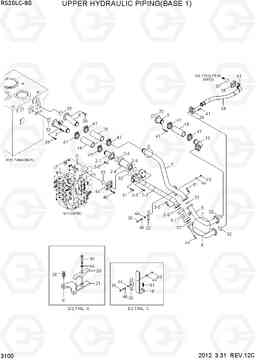

UPPER HYDRAULIC PIPING(BASE 1) R520LC-9S

Поз.	Код	Наименование	Кол	Прим.
10	31QA-11030	ва в обратном трубопроводе	1
14	31NA-14200	Корпус клапана	1
16	31QB-15260	Кронштейн	1
18	31NB-13080	Шланг	3
2	31QB-15120	трубы югу сборе возврат	1
2-1	31ND-11110	Клапан обратный, в сборе	1
2-2	3BQA-10410	Трубка	1
2-3	S109-120906	Болт с шестигранной головкой (под шестигранник)	4
2-4	31ND-11130	Клапан обратный, в сборе	1
2-5	S109-120356	Болт с шестигранной головкой (под шестигранник)	8
2-6	Y172-006004	Кольцо уплотнительное (О-кольцо)	3
2-7	31QB-15150	Трубка	1
20	31ND-10451	Трубный зажим	2
21	31QA-10350	пластина трубы	1
22	31QA-10480	Трубный зажим	1
24	31QB-15250	Шланг в сборе	1
28	P173-280108	фланец гидрокси, сплит	4
3	31QB-11090	Трубка	1
32	Y172-006004	Кольцо уплотнительное (О-кольцо)	9
33	Y172-010004	Кольцо уплотнительное (О-кольцо)	2
35	S017-120756	Болт с шестигранной головкой (под шестигранник)	1
36	S017-121106	Болт с шестигранной головкой (под шестигранник)	2
38	S037-123526	Болт	2
39	S109-100306	Болт с шестигранной головкой (под шестигранник)	8
40	S109-120306	Болт с шестигранной головкой (под шестигранник)	4
41	S109-120356	Болт с шестигранной головкой (под шестигранник)	28
43	S205-12000B	Гайка	2
44	S403-12200B	Плоская шайба	5
46	S411-120006	Шайба пружинная	3
47	S572-750006	Зажим	12
47	31Q6-10840	U-образный болт (скоба, П образный) / хомут / зажим	6
5	31QB-15180	в сборе обратный трубопровод	1
51	S037-124026	Болт	2
6	31QB-15200	ва в обратном трубопроводе	1
7	31QB-15210	Трубка	1
8	31QB-15140	Трубка	1
9	31QB-15170	Трубка	1
