UPPER HYDRAULIC PIPING(BASE 2) экскаватора гусеничного Hyundai R520LC-9S
UPPER HYDRAULIC PIPING(BASE 2) экскаватора гусеничного Hyundai R520LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3105
Наименование:UPPER HYDRAULIC PIPING(BASE 2)
Версия:2014. 8.31 REV.14H

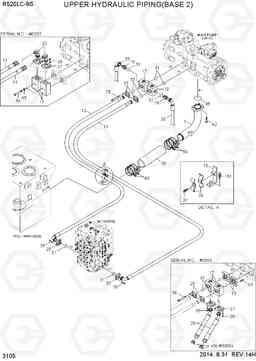

UPPER HYDRAULIC PIPING(BASE 2) R520LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31QB-11020 | Трубка в сборе | 1 | ||
| 11 | 31QB-11210 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31QB-11211 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31QB-11270 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31QB-12510 | HOSE ASSY(HI-GRADE) | 1 | ||
| 11 | 31QB-12511 | HOSE ASSY(HI-GRADE) | 1 | ||
| 11 | 31QB-12512 | HOSE ASSY(HI-GRADE) | 1 | ||
| 12 | 31QB-11220 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31QB-11221 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31QB-11280 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31QB-12500 | HOSE ASSY(HI-GRADE) | 1 | ||
| 12 | 31QB-12501 | HOSE ASSY(HI-GRADE) | 1 | ||
| 12 | 31QB-12502 | HOSE ASSY(HI-GRADE) | 1 | ||
| 13 | 31EH-13170 | Корпус клапана | 2 | ||
| 13 | 31QB-11360 | Корпус клапана | 1 | ||
| 15 | 31NB-13070 | Кронштейн | 1 | ||
| 17 | 34E7-02921 | Корпус клапана | 2 | ||
| 17 | 31QB-11260 | Корпус клапана | 2 | ||
| 17 | 31QB-11350 | Корпус клапана | 1 | ||
| 19 | X500-110005 | Разъем | 2 | ||
| 23 | 31NB-12300 | локоть ва ORFS | 2 | ||
| 23 | S109-121006 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 25 | P950-167307 | HOSE ASSY ORFS, FLG 0x45 | 2 | ||
| 25 | 31QB-11230 | Шланг в сборе | 2 | ||
| 25 | 31QB-11370 | HOSE ASSY-FLG(0)XSWV(90) | 2 | ||
| 26 | 34E7-01390 | Зажим | 2 | ||
| 27 | P173-160104 | фланец гидрокси, сплит | 8 | ||
| 27 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 27 | P174-160115 | фланец раскол | 4 | ||
| 29 | P174-160105 | фланец гидрокси, сплит | 4 | ||
| 29 | P174-160105 | фланец гидрокси, сплит | 7 | ||
| 29 | P174-160105 | фланец гидрокси, сплит | 8 | ||
| 29 | P174-160105 | фланец гидрокси, сплит | 4 | ||
| 30 | P760-102040 | Рукав высокого давления (РВД) | 1 | ||
| 30 | P760-102042 | Шланг резиновый, низкая | 1 | ||
| 31 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 31 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 32 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 34 | S017-100806 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 34 | S109-100956 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 37 | S037-103026 | Болт | 2 | ||
| 39 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 39 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 39 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 40 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 42 | S109-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 45 | S411-100006 | Шайба пружинная | 8 | ||
| 48 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 49 | X700-100106 | Заглушка | 2 | ||
| 50 | 31N6-11190 | Зажим | 4 | ||
| 50 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 50 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 51 | S037-124026 | Болт | 2 |
