Каталог запчастей
-
Hyundai
-
R520LC-9S
- QUICK CLAMP(HOOK TYPE, -#0270)

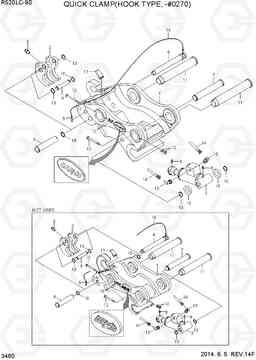

QUICK CLAMP(HOOK TYPE, -#0270) экскаватора гусеничного Hyundai R520LC-9S
QUICK CLAMP(HOOK TYPE, -#0270) экскаватора гусеничного Hyundai R520LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3460
Наименование:QUICK CLAMP(HOOK TYPE, -#0270)
Версия:2014. 6. 5 REV.14F
QUICK CLAMP(HOOK TYPE, -#0270) R520LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31QB-91510 | Быстрый зажим в сборе | 1 | ||
| * | 31QB-90510 | Быстрый зажим в сборе | 1 |
NOT USED
|
|
| 1 | XKBN-00414 | BODY | 1 | ||
| 1 | XKBN-00422 | BODY | 1 |
NOT USED
|
|
| 10 | XKBN-00167 | Кольцо стопорное | 4 | ||
| 10 | XKBN-00167 | Кольцо стопорное | 4 |
NOT USED
|
|
| 11 | XKBN-00407 | контактный кронштейн | 2 | ||
| 11 | XKBN-00415 | контактный кронштейн | 2 |
NOT USED
|
|
| 12 | XKBN-00265 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 12 | XKBN-00251 | Болт с шестигранной головкой (под шестигранник) | 2 |
NOT USED
|
|
| 13 | XKBN-00080 | Гайка | 4 | ||
| 13 | XKBN-00080 | Гайка | 4 |
NOT USED
|
|
| 14 | XKBN-00112 | Шланг защитник | 2 | ||
| 14 | XKBN-00112 | Шланг защитник | 2 |
NOT USED
|
|
| 15 | XKBN-00016 | Колено 90 | 2 | ||
| 15 | XKBN-00016 | Колено 90 | 2 |
NOT USED
|
|
| 16 | XKBN-00266 | WIRE ASSY | 1 | ||
| 16 | XKBN-00235 | WIRE ASSY | 1 |
NOT USED
|
|
| 17 | XKBN-00116 | защелки и пружины | 1 | ||
| 17 | XKBN-00116 | защелки и пружины | 1 |
NOT USED
|
|
| 18 | XKBN-00218 | Кольцо стопорное | 2 | ||
| 18 | XKBN-00218 | Кольцо стопорное | 2 |
NOT USED
|
|
| 19 | XKBN-00406 | Вставка | 2 | ||
| 2 | XKBN-00413 | заминка | 1 | ||
| 2 | XKBN-00420 | заминка | 1 |
NOT USED
|
|
| 3 | XKBN-00412 | цилиндр Ass'y | 1 | ||
| 3 | XKBN-00412 | цилиндр Ass'y | 1 |
NOT USED
|
|
| 4 | XKBN-00411 | предохранительный штифт | 1 | ||
| 4 | XKBN-00419 | предохранительный штифт | 1 |
NOT USED
|
|
| 5 | XKBN-00246 | контактный оснастки | 1 | ||
| 5 | XKBN-00246 | контактный оснастки | 1 |
NOT USED
|
|
| 6 | XKBN-00410 | контактный устройство | 1 | ||
| 6 | XKBN-00418 | контактный устройство | 1 |
NOT USED
|
|
| 7 | XKBN-00409 | контактный кадров | 1 | ||
| 7 | XKBN-00417 | контактный кадров | 1 |
NOT USED
|
|
| 8 | XKBN-00009 | Масленка | 3 | ||
| 8 | XKBN-00009 | Масленка | 3 |
NOT USED
|
|
| 9 | XKBN-00408 | Палец гидроцилиндра | 1 | ||
| 9 | XKBN-00416 | Палец гидроцилиндра | 1 |
NOT USED
|
