Поворотный редуктор (Тип 1) экскаватора гусеничного Hyundai R520LC-9S
Поворотный редуктор (Тип 1) экскаватора гусеничного Hyundai R520LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4110
Наименование:SWING REDUCTION GEAR(TYPE 1)
Версия:2014. 7.31 REV.14G

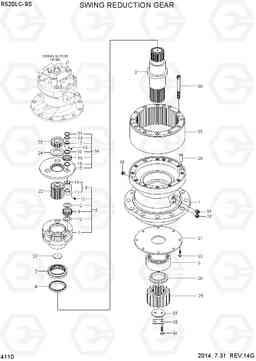

SWING REDUCTION GEAR(TYPE 1) R520LC-9S
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
*-2 | 31QB-10140 | Поворотный редуктор | 1 |
SEE 4100
|
|
*-2 | 31QB-10141 | Поворотный редуктор | 1 |
SEE 4100
|
|
*-2 | 31QB-10141AR | Поворотный редуктор | 1 |
SEE 4100
|
|
1 | XKAQ-00637 | CASING | 1 | ||
1 | XKAQ-00964 | CASING | 1 | ||
10 | XKAQ-00070 | штифт | 1 | ||
12 | XKAQ-00644 | Шайба упорная | 6 | ||
13 | XKAQ-00048 | Палец | 6 | ||
14 | XKAQ-00754 | Водило в сборе 1 (первая передача) | 1 |
INCL 13
|
|
15 | XKAQ-00531 | CARRIER 1 | 1 | ||
16 | XKAQ-00646 | Шестерня планетарная (сателлит) 1 | 3 | ||
17 | XKAQ-00415 | Палец стальной | 3 | ||
18 | XKAQ-00030 | Подшипник игольчатый | 3 | ||
19 | XKAQ-00417 | пластина 1 сторона | 3 | ||
2 | XKAQ-00645 | Вал приводной (ведущий) | 1 | ||
20 | XKAQ-00416 | пластина 2 сторона | 3 | ||
21 | XKAQ-00041 | кольцо остановка | 3 | ||
22 | XKAQ-00755 | Солнечная (центральная / планетарная) шестерня №2 | 1 | ||
23 | XKAQ-00648 | Солнечная (центральная / планетарная) шестерня №1 | 1 | ||
24 | XKAQ-00534 | стороны плиты 3 | 1 | ||
25 | XKAQ-00779 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
26 | XKAQ-00072 | контактный стук | 2 | ||
27 | XKAQ-00404 | плита тяги | 1 | ||
29 | XKAQ-00641 | Ведущая шестерня | 1 |
OLD
|
|
29 | XKAQ-00979 | Ведущая шестерня | 1 |
NEW
|
|
3 | XKAQ-00026 | Подшипник роликовый | 1 | ||
30 | XKAQ-00018 | Вставка | 1 | ||
31 | XKAQ-00031 | заглушка | 1 | ||
32 | XKAQ-00064 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
33 | XKAQ-00043 | плита замок | 1 | ||
34 | XKAQ-00042 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
35 | XKAQ-00044 | Стопорная шайба (кольцо) | 1 | ||
36 | XKAQ-00065 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
37 | XKAQ-00049 | Пробка (заглушка) | 1 | ||
38 | XKAQ-00274 | Пробка (заглушка) | 2 | ||
4 | XKAQ-00032 | Сальник | 1 | ||
5 | XKAQ-00647 | Подшипник роликовый | 1 | ||
5 | XKAQ-00961 | Подшипник роликовый | 1 | ||
6 | XKAQ-00753 | Водило в сборе 2 (вторая передача) | 1 | ||
7 | XKAQ-00075 | Водило (планетарной передачи) | 1 | ||
8 | XKAQ-00023 | Шестерня планетарная (сателлит) 2 | 3 | ||
9 | XKAQ-00643 | PIN ASSY 2 | 3 | ||
N | @ | NOT SUPPLIED PARTS | AR | ||
N11 | XKAQ-00291 | Втулка (2) | 1 |
