REMOTE CONTROL LEVER (TYPE 1) экскаватора гусеничного Hyundai R520LC-9S

REMOTE CONTROL LEVER (TYPE 1) экскаватора гусеничного Hyundai R520LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4150
Наименование:REMOTE CONTROL LEVER (TYPE 1)
Версия:2014. 2.28 REV.14B

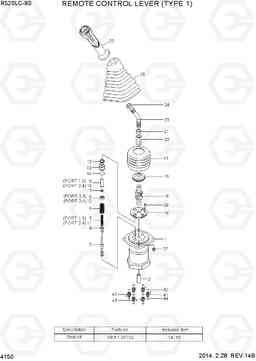

REMOTE CONTROL LEVER (TYPE 1) R520LC-9S
4150 REMOTE CONTROL LEVER (TYPE 1) R520LC-9S, Hyundai
Поз. Код Наименование Кол Прим.
N @ NOT SUPPLIED PARTS AR
* 31Q8-20031 RCV югу сборе LH 1
SHORT
* 31Q8-20041 RCV югу сборе RH 1
SHORT
*-1 31Q8-21031 RCV рычаг (LH) 1
*-1 31Q8-21041 Джойстик управления правый 1
*-2 XKAY-01709 катушка комплект (1,3) 2
PORT 1,3
*-2 XKAY-01973 катушка комплект (2,4) 2
PORT 2,4
*-3 XKAY-01918 вилка комплект (1,3) 2
PORT 1,3
*-3 XKAY-01974 вилка комплект (2,4) 2
PORT 2,4
*-4 XKAY-01718 комплекта рукоятки LH 1
*-4 XKAY-01719 комплекта рукоятки RH 1
1 XKAY-01706 CASE 1
16 XKAY-01716 Пластина 1
17 XKAY-00786 BOOT 1
18 XKAY-01717 Совместное сборе 1
19 XKAY-01066 Плита качающая (перекоса, диск наклонный) 1
2 XKAY-01708 Втулка 1
20 XKAY-00047 Гайка 1
27 XKAY-00074 Втулка 1
41 XKAY-00792 Разъем 5
42 XKAY-00793 Кольцо уплотнительное (О-кольцо) 6
43 XJBN-01115 фильтр последний охранник 1
44 XKAY-00795 Кольцо уплотнительное (О-кольцо) 6
K XKAY-01723 Ремкомплект / комплект уплотнений (ремкомплект) 1
SEE ILLUST
KN14 XKAY-00785 Кольцо уплотнительное (О-кольцо) 1
KN15 XKAY-01715 уплотнение штока 1
N10 XKAY-01137 стержень толчок (2,4) 1
PORT 2,4
N11 XKAY-01443 SPRING(2,4) 1
PORT 2,4
N12 XKAY-01444 Пружина сиденья 1
PORT 2,4
N13 XKAY-01714 Пробка (заглушка) 1
N21 XKAY-00046 Гайка 1
N22 XKAY-01720 обрабатывать в сборе LH 1
N22 XKAY-01721 HANDLE ASSY RH 1
N23 XKAY-01722 рукоятка 1
N24 XKAY-00811 Гайка 1
N25 XKAY-01083 BOOT 1
N26 XKAY-00662 Палец 2
N3 XKAY-01711 Золотник 1
N4 XKAY-00772 Прокладка 1
N5 XKAY-01420 пружина (1,3) 1
PORT 1,3
N6 XKAY-00436 сиденье пружины (1,3) 1
PORT 1,3
N7 XKAY-00058 Стопор 1
4SET
N8 XKAY-00052 стержень толчок (1,3) 1
N9 XKAY-01749 Пружина 1
