BREAKER ASSY(2/3) экскаватора гусеничного Hyundai R520LC-9S
BREAKER ASSY(2/3) экскаватора гусеничного Hyundai R520LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4410
Наименование:BREAKER ASSY(2/3)
Версия:2013. 1.31 REV.13A

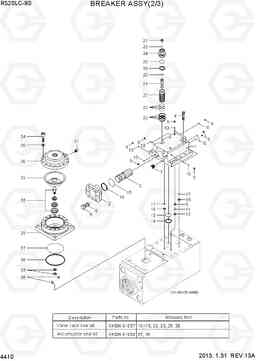

BREAKER ASSY(2/3) R520LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| K | XKBN-01857 | SEAL KIT-VALVE CASE | 1 |
SEE ILLUST
|
|
| *-1 | @ | MAIN BODY ASSY | 1 |
SEE 4400
|
|
| 1 | XKBN-01237 | клапанная коробка | 1 | ||
| 12 | XKBN-01226 | Аккумулятор в сборе (2.8L) | 1 |
SEE 4400
|
|
| 19 | XKBN-01255 | клапан 2 с / дистанционного продолжение | 1 | ||
| 2 | XKBN-01238 | Диск распределительный | 1 | ||
| 20 | XKBN-01246 | плагин дроссель | 1 | ||
| 21 | XKBN-01257 | втулка инсульт | 1 | ||
| 24 | XKBN-01258 | Регулятор хода крышки | 1 | ||
| 26 | XKBN-01236 | клапан случай в сборе | 1 | ||
| 26 | XKBN-01259 | Шайба регулировки удар | 1 | ||
| 27 | XKBN-00927 | подключите шестигранной головкой | 1 | ||
| 29 | XKBN-01227 | Аккумулятор тело | 1 | ||
| 3 | XKBN-01239 | Клапан | 1 | ||
| 30 | XKBN-01235 | крышки аккумулятора | 1 | ||
| 31 | XKBN-00898 | COUPLING-SCREW | 1 | ||
| 32 | XKBN-01228 | DIAPHRAGM | 1 | ||
| 33 | XKBN-01229 | тарельчатый клапан в сборе | 1 | ||
| 34 | XKBN-01230 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 35 | XKBN-01231 | Стопорная шайба рифленая (с насечкой) | 16 | ||
| 36 | XKBN-01232 | плагин полый | 2 | ||
| 4 | XKBN-01240 | Регенерация клапана | 1 | ||
| 5 | XKBN-01246 | плагин дроссель | 1 | ||
| 6 | XKBN-01247 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 7 | XKBN-01248 | Катушка хели | 6 | ||
| 8 | XKBN-01199 | Стопорная шайба рифленая (с насечкой) | 6 | ||
| 9 | XKBN-00927 | подключите шестигранной головкой | 12 | ||
| K | XKBN-01858 | Ремкомплект / комплект уплотнений аккумулятора | 1 |
SEE ILLUST
|
|
| K10 | XKBN-00926 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| K11 | XKBN-01249 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | XKBN-01250 | Кольцо | 1 | ||
| K13 | XKBN-01251 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K14 | XKBN-01252 | Кольцо | 2 | ||
| K15 | XKBN-00179 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | XKBN-01253 | Кольцо | 1 | ||
| K17 | XKBN-00127 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K18 | XKBN-00915 | Кольцо | 3 | ||
| K22 | XKBN-01260 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K23 | XKBN-01261 | Кольцо | 3 | ||
| K25 | XKBN-01205 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K28 | XKBN-00926 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K37 | XKBN-01233 | О кольцо (р) | 1 | ||
| K38 | XKBN-01234 | Кольцо | 1 |
