SEAT BASE ASSY экскаватора гусеничного Hyundai R520LC-9S
SEAT BASE ASSY экскаватора гусеничного Hyundai R520LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6140
Наименование:SEAT BASE ASSY
Версия:2013. 7.31 REV.13G

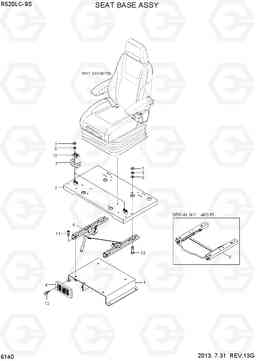

SEAT BASE ASSY R520LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 71Q6-25590 | SEAT BASE ASSY | 1 | ||
| * | 71Q6-25591 | SEAT BASE ASSY | 1 | ||
| 1 | 71Q6-20020 | Сиденье ва низкие | 1 | ||
| 10 | S015-080206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 11 | S109-080206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 12 | S132-061546 | SCREW-W/WASHER | 3 | ||
| 13 | 71Q6-23030 | коврик резиновый | 2 | ||
| 2 | 71Q6-25610 | Сиденье ва верхние | 1 | ||
| 3 | 71Q6-20371 | Кронштейн руководство | 2 | ||
| 4 | 71Q6-20380 | Крышка для ног | 1 | ||
| 6 | 71Q6-22811 | железнодорожных сборе скольжения | 1 | ||
| 6 | 71Q7-22800 | SLIDING RAIL ASSY | 1 | ||
| 7 | S205-08100B | Гайка | 8 | ||
| 8 | S403-08200B | Плоская шайба | 8 | ||
| 9 | S411-080006 | Шайба пружинная | 4 |
