PILOT HYD PIPING 2(#0617-) экскаватора гусеничного Hyundai R55-3
PILOT HYD PIPING 2(#0617-) экскаватора гусеничного Hyundai R55-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2053
Наименование:PILOT HYD PIPING 2(#0617-)
Версия:2003. 5.31 REV.8

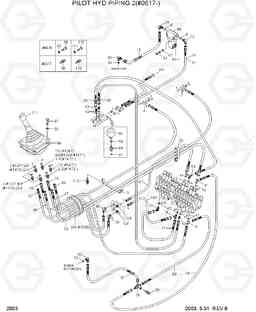

PILOT HYD PIPING 2(#0617-) R55-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31M5-50770 | Колено 90 | 1 | ||
| 104 | 31E4-3033 | CONNECTOR-2NUT | 1 | ||
| 106 | P420-042010 | Шланг в сборе | 1 | ||
| 107 | P400-042010 | Шланг в сборе | 1 | ||
| 109 | 31M6-51200 | CONNECTOR-2NUT | 1 | ||
| 110 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 110 | S037-102022 | Болт | 2 | ||
| 111 | S411-100002 | Шайба пружинная | 2 | ||
| 13 | P010-110002 | Соединитель | 6 | ||
| 13 | P010-110002 | Соединитель | 5 | ||
| 13 | P010-110002 | Соединитель | 3 | ||
| 15 | P600-063008 | HOSE ASSY-THD | 1 | ||
| 16 | P600-042009 | HOSE ASSY-THD 0X0 | 1 |
STD
|
|
| 17 | P620-042010 | Шланг в сборе | 1 | ||
| 2 | 31M6-51360 | RCV SUB ASSY-LH | 1 | ||
| 2 | 31M6-51380 | RCV SUB ASSY-LH | 1 | ||
| 2 | 31M6-51420 | RCV SUB ASSY-LH | 1 | ||
| 2-1 | @ | RCV LEVER | 1 |
SEE 2100
|
|
| 2-2 | P010-110002 | Соединитель | 2 | ||
| 2-3 | 31EK-20100 | FILTER-LAST GUARD | 1 | ||
| 2-4 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 2-5 | P101-104043 | CONNECTOR-LONG | 3 | ||
| 24 | P020-110014 | Колено 90 | 1 | ||
| 26 | S543-340002 | Зажим трубки | 1 | ||
| 34 | 31M6-51060 | SHIM | 1 | ||
| 34 | 31M6-51061 | Шайба | 1 | ||
| 35 | 31M5-56050 | Крышка | 1 | ||
| 36 | 31M5-56270 | Колено 90 | 2 | ||
| 37 | S015-060302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 38 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 38 | S035-082022 | Болт | 1 | ||
| 41 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 42 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 15 | ||
| 42 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 43 | S411-060002 | Шайба пружинная | 3 | ||
| 43 | S411-060002 | Шайба пружинная | 2 | ||
| 45 | 31M6-51211 | Рукав высокого давления (РВД) | 1 | ||
| 47 | 31M6-51220 | Рукав высокого давления (РВД) | 1 | ||
| 48 | P420-042026 | Шланг в сборе | 1 | ||
| 5 | 31M5-56111 | PLATE-CLAMP | 1 | ||
| 50 | P020-110001 | Колено 90 | 3 | ||
| 56 | S403-062002 | Плоская шайба | 4 | ||
| 57 | P420-042032 | Шланг в сборе | 1 | ||
| 59 | P420-042020 | Шланг в сборе | 1 | ||
| 6 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 60 | P620-042007 | Шланг в сборе | 1 | ||
| 60 | P620-042028 | Шланг в сборе | 1 | ||
| 61 | S015-060552 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 63 | P400-042016 | Шланг в сборе | 1 | ||
| 66 | 31EK-20100 | FILTER-LAST GUARD | 1 | ||
| 69 | 31M5-56430 | FITTING-LONG | 3 | ||
| 69 | P101-104043 | CONNECTOR-LONG | 3 | ||
| 74 | 31M5-56450 | Рукав высокого давления (РВД) | 1 | ||
| 78 | 31M5-56501 | Челночный клапан | 1 | ||
| 79 | P420-042007 | Шланг в сборе | 1 | ||
| 80 | P620-042006 | Шланг в сборе | 1 | ||
| 81 | P420-042027 | Шланг в сборе | 1 | ||
| 83 | P020-110002 | Колено 90 | 1 | ||
| 84 | 31E3-0017 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 84-1 | 31E3-0018 | Элемент фильтра пилотного, гидравлики | 1 | ||
| 88 | 31E3-3187 | Гидроаккумулятор | 1 | ||
| 89 | 31E9-20060 | Фиттинг | 1 | ||
| 9 | P320-040404 | TEE-RUN TYPE | 3 | ||
| 90 | P391-080000 | Шайба медная | 1 | ||
| 91 | P610-042008 | HOSE ASSY-THD 0X45 | 1 |
OPT
|
|
| N29 | 31M5-56410 | Уплотнительная втулка | 1 |
