QUICK COUPLER PIPING(OPT) экскаватора гусеничного Hyundai R55-3

Код подсистемы:2072

Наименование:QUICK COUPLER PIPING(OPT)

Версия:2000. 8.30 REV.3

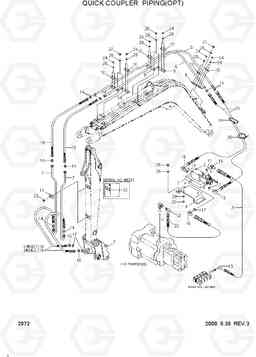

QUICK COUPLER PIPING(OPT) R55-3

Поз.	Код	Наименование	Кол	Прим.
1	31M6-75010	COUPLER ASSY	1
1	31M6-75011	COUPLER ASSY	1
10	31M6-75080	CLAMP-BOOM	8
11	31M6-75090	Трубный зажим	2
12	31M6-75100	TEE-SLEEVE	1
12	31M5-00890	TEE	1
13	31M6-05010	TEE-SLEEVE	1
14	31A1-2001	Соединитель	8
15	P010-110002	Соединитель	2
16	P020-110001	Колено 90	4
17	S631-011001	Кольцо уплотнительное (О-кольцо)	6
18	P621-047020	Шланг в сборе	2
19	P601-047020	Рукав высокого давления (РВД)	2
19	P603-047020	HOSE ASSY	4
2	31M5-03520	Встроенный клапан в сборе	1
20	31M6-75110	Рукав высокого давления (РВД)	2
21	P620-047028	HOSE ASSY 0X90	1
22	P600-047034	HOSE ASSY-THD	1
23	S107-080204	Болт с шестигранной головкой (под шестигранник)	2
24	S017-080252	Болт с шестигранной головкой (под шестигранник)	16
25	S017-100152	Болт с шестигранной головкой (под шестигранник)	6
26	S017-100402	Болт с шестигранной головкой (под шестигранник)	2
27	S017-100552	Болт с шестигранной головкой (под шестигранник)	6
27	S017-100552	Болт с шестигранной головкой (под шестигранник)	4
28	S403-080002	Плоская шайба	16
29	S403-100002	Плоская шайба	14
29	S403-100002	Плоская шайба	12
3	31M5-03810	Корпус клапана	1
30	S552-020102	Зажим	6
31	31M6-65170	U-образный болт (скоба, П образный) / хомут	1
32	31M6-75120	CLAMP ASSY	2
34	31M6-75150	PLATE-TAPPED	2
4	31M6-75020	BRACKET-BLOCK	1
4	31M6-75021	BRACKET-BLOCK	1
5	31M6-75030	PIPE ASSY-BOOM LH	1
5	31M6-75031	PIPE ASSY-BOOM LH	1
6	31M6-75040	PIPE ASSY-BOOM RH	2
6	31M6-75041	PIPE ASSY-BOOM RH	2
7	31M6-75050	PIPE ASSY-ARM	2
7	31M6-75051	PIPE ASSY-ARM	2
8	31M6-75060	PLATE-TAPPED	2
8	31M6-75061	PLATE-TAPPED	2
9	31M6-75070	PLATE-TAPPED	4
